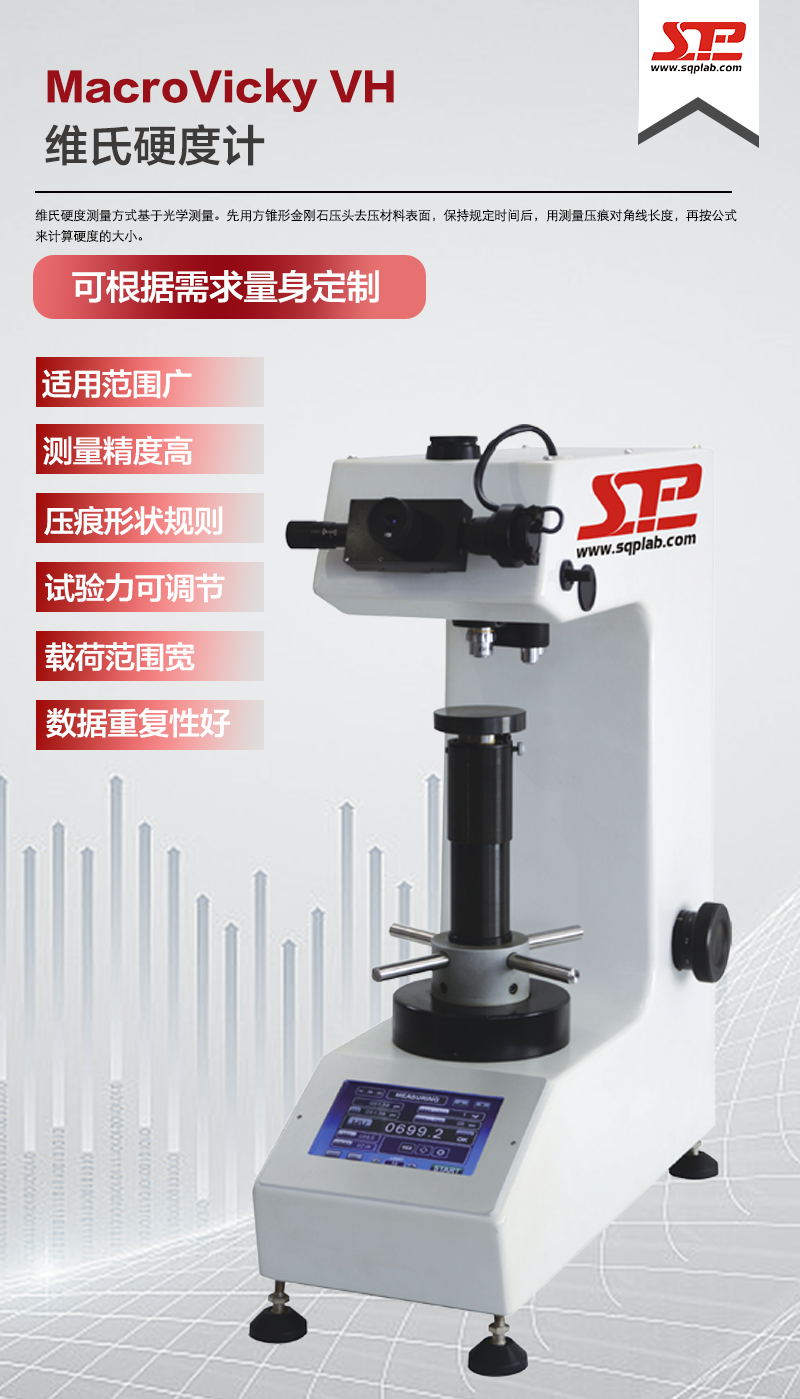

規格型號：VH1002/VH3003/VH5010
數據指標：試驗力：0.2 / 0.3 / 0.5 / 1 / 2 / 3 / 5 / 10Kgf；0.3 / 0.5 / 1 / 3 / 5 / 10 / 20 / 30Kgf；1 / 2 / 3 / 5 / 10 / 20 / 30 / 50Kgf；1.961 / 2.942 / 4.903 / 9.807 / 19.614 / 29.42 / 49.035 / 98.07Nf；9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35Nf；9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35Nf
立即免費獲取：儀器報價方案與儀器PDF資料！
產品特點:
l 高分辨率顯微鏡成像系統可清晰高襯度顯示出壓痕及樣品的金相組織；
l 精密的機械結構，舒適精準的測量裝置,保證了測量的可靠性和重復性；
l 自動轉塔臺提供快速簡潔的操作序列,只要按一下啟動鍵(START)便可自動完成物鏡一壓頭一加載一保載一卸載一物鏡的過程；
l 能夠快捷簡單準確的測量材料維氏(HV )硬度值及轉換成HRC硬度值；
l 塔臺機構可裝2個物鏡，除10倍標準配置以外,還可選配一個5倍、20倍或 40倍物鏡；
l 有CCD光學接口可連接PC在顯示器上成像測量，并可打印出清晰的照片級圖像。
技術參數:
型號 | MacroVicky VH1002 | MacroVicky VH3003 | MacroVicky VH5010 | |
貨號# | 821-118 | 821-128 | 821-138 | |
試驗力 | Kgf | 0.2 / 0.3 / 0.5 / 1 / 2 / 3 / 5 / 10 | 0.3 / 0.5 / 1 / 3 / 5 / 10 / 20 / 30 | 1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 |
Nf | 1.961 / 2.942 / 4.903 / 9.807 / 19.614 / 29.42 / 49.035 / 98.07 | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | |
加載機構 | 自動加載/卸載 | |||
加載速度 | 50~100 μm/s | |||
保荷時間 | 5 ~ 99 s | |||
塔臺機構 | 自動轉塔臺 | |||
金剛石壓頭 | 維氏壓頭 (HV) | |||
物鏡 | 標準 | 10X , 40X | 10 X , 20X | 10X, 20X |
選配件 | 40x, 20x, 5X | |||
測量顯微目鏡 | 類型 | 電子型10倍 | ||
最大測量長度 | 900 μm ( 在100倍下) ；230 μm (在400倍下) | |||
最小分度 | 0.01μm | |||
樣品最大高度 | 200mm | |||
樣品最大深度 | 160mm | |||
可測試參數 | HV, HK | |||
X-Y自動載物臺 | 類型 | 手動 | ||
尺寸 | 200 × 180 mm | |||
最大移動量 | 100 ×100 mm | |||
最小移動距離 | 1/100 mm | |||

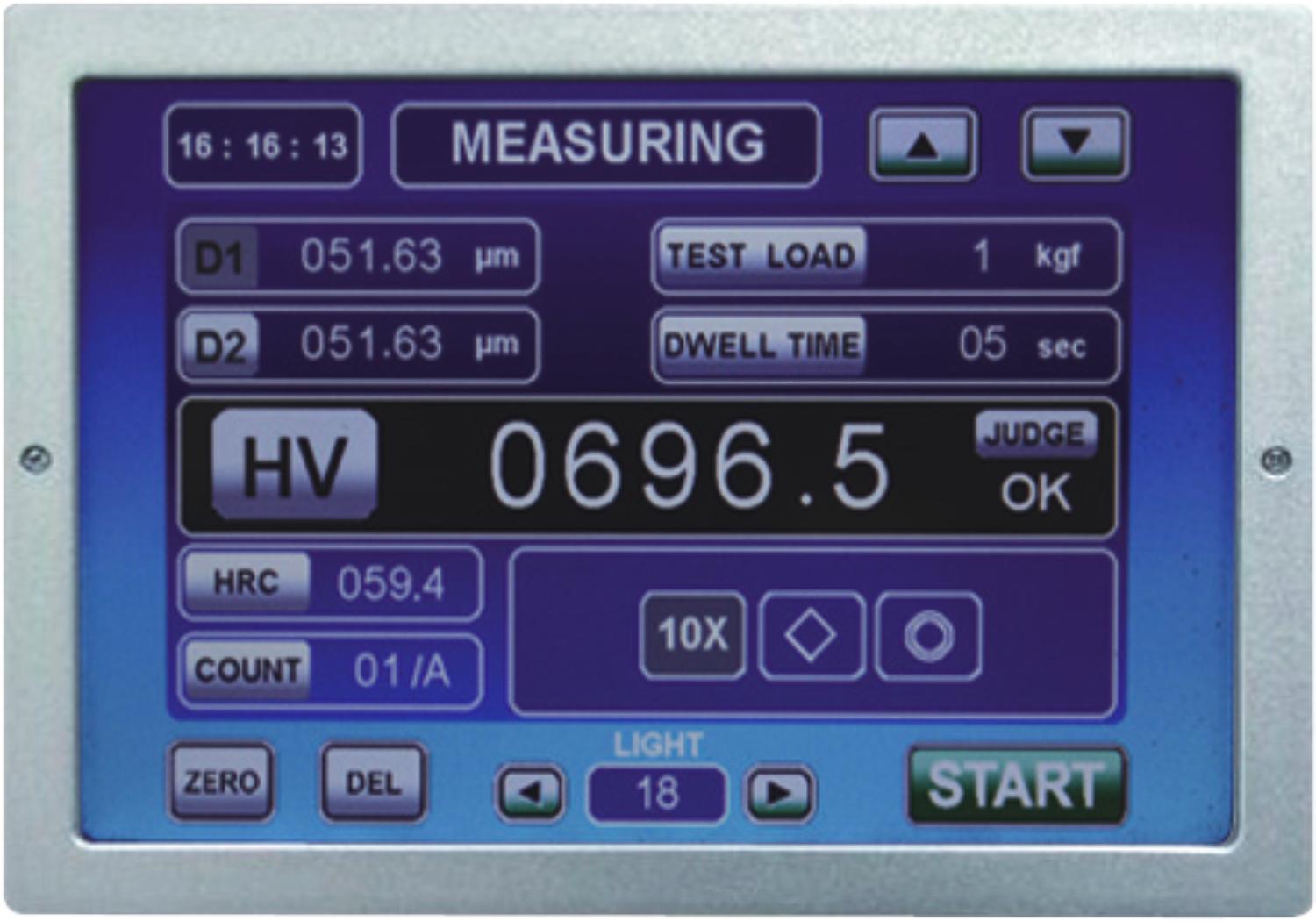

LCD-觸摸屏操作面板 | 加載開始/零位設定/保載時間/燈光調節/轉換標尺/塔臺位置/數據處理(瀏覽 刪除 打印) /系統設置(測試條件 語言 通訊 工廠設置等） | |||
數值顯示 | D1值/D2值/HV-HK指示/硬度值/轉換值/保載時間/測試次數/塔臺位置顯示 | |||
打印輸出 | 測量數據及數理統計值-最大值/最小值/偏差值/平均值/均方值 | |||
光源 | LED 冷光源 | |||
精度 | 符合 : JIS B -7735, ASTM E-384 and ISO 6507-2 | |||
相機裝置 | 可安裝攝像系統 (選配件) | |||
尺寸 | W 226 × D 560 × H 660 mm | |||
重量 | 72KG | |||
工作電壓 | 單相 交流電AC 220 V 50 Hz | |||
3A 測量系統
產品應用：
測定金屬、合金表面層及金屬內部組織機構的顯微維氏硬度及分析；鋼鐵零件及表面處理后的硬度和有效硬化層深度以及芯部硬度檢測；測定小件、薄件和鍍層等的硬度及鍍層深度等。
產品介紹：

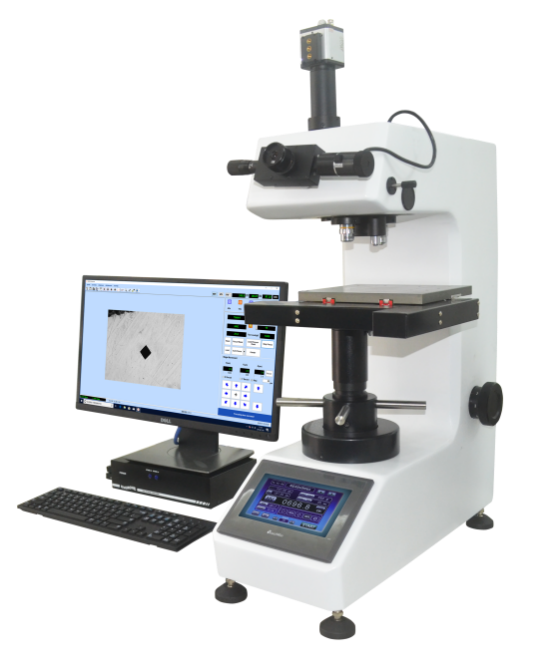

全自動顯微維氏硬度測量系統是以顯微維氏硬度計為主機，配以EA-3A 型 PC電腦控制的自動載物臺，自動聚焦及自動硬度測量系統和硬度，有效硬化層深度以及芯部硬度檢測等應用軟件組成的全自動顯微維氏硬度測量系統。
軟件技術參數：
項 目 | 規 格 |
自動載物臺 | X-Y方向行程 100 x 100mm 重復精度±10μm 自動載物臺 |
CCD圖象采集裝置 | 130萬像素?cái)?shù)字CCD圖象采集裝置 |
控制單元（應用軟件） | 1.可對硬度計進行自動打壓痕及測量控制 2.單點測量程序 3.序列點測量程序 4.軌跡測量程序 5.硬度梯度曲線測量 6.顯微長度及與水平方向的夾角測量 （精度0.3μm） 7.具有深度1毫米的圖像自動聚焦功能， 圖像聚焦分辨率為 0.2μm，自動聚焦總時間最少8秒 8.快速自動讀數測量功能，自動測量時間為0.3秒 9.快速自動聚焦測量功能，自動聚焦和自動測量總時間最少8秒 10.全屏幕快速掃描自動讀數功能，在屏幕任意位置高分辨自動讀數，最小壓痕為6μm |
數據輸出及圖片打印 | 可打印出包含數理統計及硬化層深度曲線的測試報告，還可打印觀察到的樣品形貌圖。直接反映出壓痕及背景的顯微組織。 |
觀察測量 | 1. 可在顯示熒光屏上自動壓痕測量或用游標進行壓痕測量，并同時保留目鏡觀察及測量功能 (即CCD攝像頭不裝在目鏡上)。 2. 在熒光屏上可直接觀察到放大1600倍顯微結構組織，并可以激光打印成圖片。同時將此圖象儲存于PC中。 |
測試精度標定 | 系統具有標定功能,任意物鏡下測量倍數標定可隨時更換。 |
擴展功能 | 此系統同時適用顯微硬度計及維氏硬度計，組成全自動顯微/維氏(努氏)硬度測量系統 |
