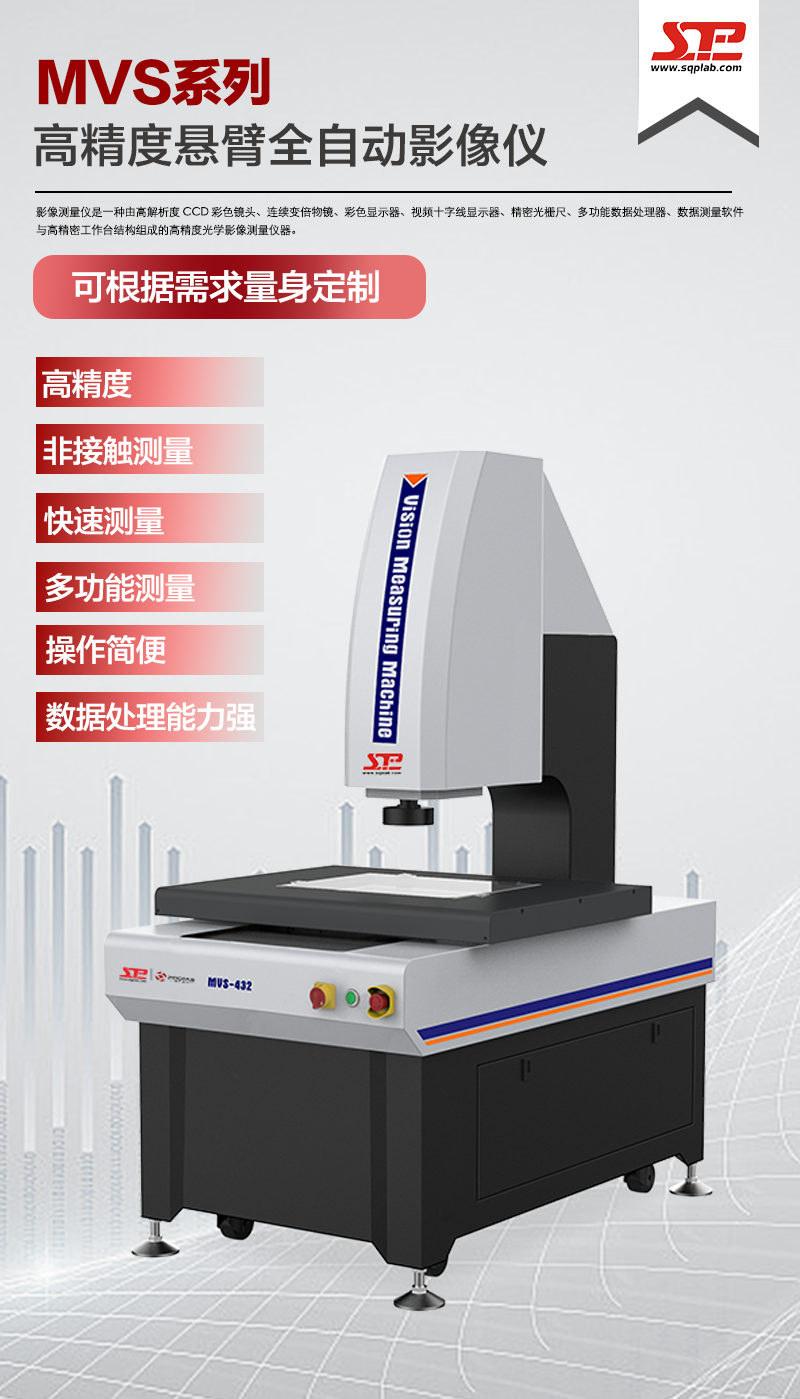

規格型號：MVS-322 、MVS-432、MVS-542
數據指標：測量精度：XY軸：≤2.0+L/200(um)、Z軸：≤5.0+L/200(um)
立即免費獲?。簝x器報價方案與儀器PDF資料！
產品特點：
l XYZ三軸CNC全自動精密控制，精準定位；
l 采用印度大理石基座和立柱，穩定性好；
l 精密直線導軌，研磨級滾珠絲桿和交流伺服電機等，確保運動系統精度和穩定性；
l 0.5μm高精度光柵尺，確保系統的定位精度和測量精度；
l 高分辨率數字相機，滿足清晰觀察和精確測量的需求；
l 8.3X高清晰光學鏡頭，精確變倍，一次像素校正即可；
l 程控式5環8區LED表面光源和平行LED輪廓光源系統，智能實現256級亮度調節；
l iMeasuring系列全自動影像測量軟件，功能強大，操作簡單。
技術參數:
產品名稱 | 高精度懸臂影像儀MVS系列 | |||
產品型號 | MVS-322 | MVS-432 | MVS-542 | |
X/Y軸行程 | (300*200)mm | (400*300)mm | (500*400)mm | |
Z軸行程 | 高精度直線導軌，有效行程200mm | |||
X/Y/Z3軸光柵尺 | 玻璃光柵尺，分辨率：0.5um | |||
導向方式 | 精密直線導軌，雙軌雙滑塊導向 | |||
操作方式 | 遙控手柄，鼠標操作，編程自動檢測 | |||
測量精度* | XY軸：≤2.0+L/200(um) | |||
Z軸：≤5.0+L/200(um) | ||||
重復性 | 2um | |||
光源 | 輪廓光 | LED平行輪廓光源 | ||
表面光 | 5環8區0~255級連續可調 | |||
視頻系統** | 1/2.9”高分辨率數字相機 | |||
8.3X高清晰電子反饋?zhàn)儽剁R頭；光學放大倍數：0.6X-5.0X，視頻放大倍率：20X~170X（21.5"顯示器） | ||||
測量軟件 | iMeasuring | |||
操作系統 | 支持WIN10/11-32/64位操作系統 | |||
操作語言 | 英文、簡體中文、繁體中文，可增加其他語言版本 | |||
工作環境 | 溫度20℃±2℃，溫度變化<1℃/Hr；濕度30%~80%RH；震動<0.02g's，≤15Hz。 | |||
電源 | AC220V/50Hz; 110V/60Hz | |||
機臺承載 | 25Kg~50Kg | |||
外形尺寸(WxDxH) | (1146*720*1664)mm | (1331*840*1664)mm | (1257*920*1640)mm | |
包裝尺寸(WxDxH) | (1290*970*1920)mm | (1390*1060*1940)mm | (1450*1170*1900)mm | |
凈重 | 380Kg | 450Kg | 600Kg | |
備注：
nL表示測量長度，以毫米為單位，Z軸的機械精度，聚焦精度與工件表面有很大的關系。
n**放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。
n客戶可根據需求選配附加鏡。
產品配置型號說明（以MVS-322為例）
傳感器配置 | 2.5D | 3D | 2.5D | 3D |
產品名稱 | 2.5D光學 懸臂全自動影像儀 | 3D光學探針 懸臂全自動影像儀 | 2.5D激光 懸臂全自動影像儀 | 3D復合多測頭 懸臂全自動影像儀 |
產品型號 | MVS-322A | MVS-322B | MVS-322C | MVS-322D |
后綴符號 | A | B | C | D |
符號意義 | 光學 | 光學+探針 | 光學+激光 | 光學+探針+激光 |
接觸式測頭 | 無 | MCP-Kit1 | 無 | MCP-Kit1 |
激光模塊 | 無 | 無 | 歐姆龍激光 | 歐姆龍激光 |
軟件版本 | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
懸臂全自動影像儀型號及規格
型號 | 貨號# | 型號 | 貨號# | 型號 | 貨號# |
MVS-322A | 522-120G | MVS-432A | 522-120H | MVS-542A | 522-120J |
MVS-322B | 522-220G | MVS-432B | 522-220H | MVS-542B | 522-220J |
MVS-322C | 522-320G | MVS-432C | 522-320H | MVS-542C | 522-320J |
MVS-322D | 522-420G | MVS-432D | 522-420H | MVS-542D | 522-420J |
標準配置：
產品名稱 | 貨號# | 產品名稱 | 貨號# |
全自動測量軟件 | IM | 電子反饋?zhàn)儽剁R頭 | 911-133EF |
光學校準板 | 581-801 | 5環8區LED光源 | 425-141 |
運動控制器 | 564-321 | 透射平行LED冷光源 | 425-131 |
0.5um玻璃光柵尺 | 581-221 | 1/2.9”數字相機 | 484-131 |
操作手柄 | 581-871 | 電腦及顯示器 | 581-971 |
電腦桌 | 581-621 | 電源線 | 581-921 |
防塵罩 | 520-911 | 加密狗 | 581-451 |
數據線 | 581-931 | 合格證/保修卡/說明書/裝箱單 | ------ |
可選配置：
產品名稱 | 貨號# | 產品名稱 | 貨號# |
激光傳感器 | 581-361 | 1/1.8"彩色相機 | 484-123 |
0.1um開放式光柵尺 | 581-201 | 自動變倍同軸光鏡頭 | 911-133MC |
塊規 | 581-811 | 0.5X附加物鏡 | 423-050 |
MCP探針 | 581-721 | 2X附加物鏡 | 423-200 |
