規格型號：STM1050
數據指標：測量精度：≤5um
立即免費獲?。簝x器報價方案與儀器PDF資料！

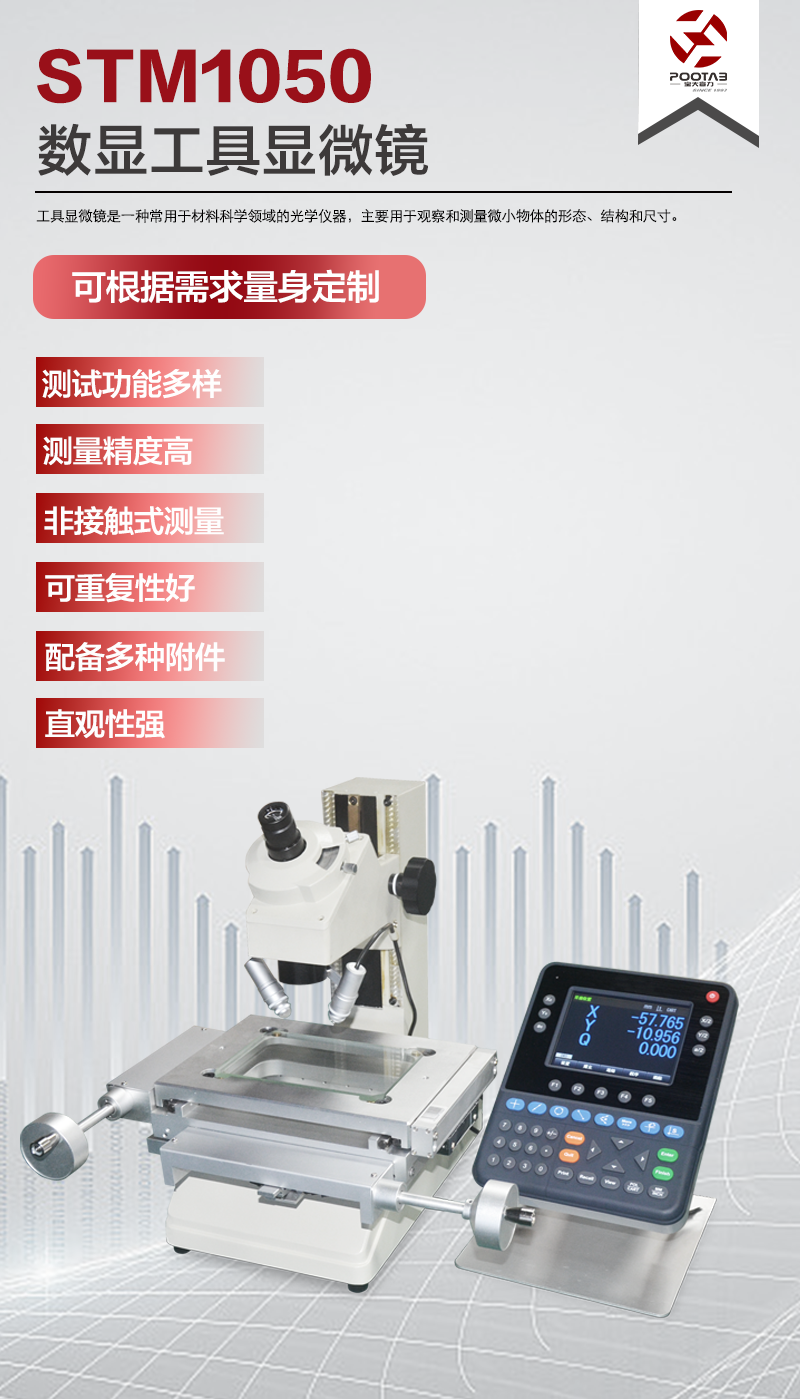

工具顯微鏡 STM-1050特點：
? STM-1050標配大行程工作臺:100x50mm；
? 工作臺搭配0.5um高精度光柵尺；
? 彩色液晶屏多功能數據處理器DP400；
? 光學物鏡搭配可調LED環形反射燈；
? 儀器測量精度高，性能穩定可靠。
應用范圍：
廣泛應用于機械、儀表、電子、輕工等行業；院校、研究院以及計量檢定部門。測量投影儀能檢測各種形狀復雜工件的輪廓尺寸和表面形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
技術參數：
產品型號 | STM-1050 |
產品貨號# | 531-130 |
金屬臺面尺寸 | 252 x 152mm |
玻璃臺面尺寸 | 196 x 96mm |
分辨率 | 0.5um |
測量精度 | ≤5um |
最大測量重量 | 5kg |
最大放大倍數 | 150X(?0.13mm) 目鏡15X+物鏡10X |
最小放大倍數 | 20X(?6.5mm) 目鏡10X+物鏡2X |
標準放大倍數 | 30X(?0.13mm) 目鏡15X+物鏡2X |
標準工作距離 | 67mm |
光路系統 | 單筒，30度傾斜角 |
15X目鏡帶十字劃痕 | |
目鏡 | WF15/13 |
物鏡 | 放大倍數 2X |
工作距離 2.638" (67mm) | |
目鏡角度分析范圍 | 360° |
角度分辨率 | 1° |
分度值 | 6′ |
輪廓光源 | 光源： 鎢絲燈(24V, 2W) |
表面光源 | 環形LED燈，亮度可調 |
電源 | AC110V/60Hz； 220Hz/50Hz |
儀器尺寸(LxWxH) | 210 x 333 x 391mm |
包裝尺寸 | 415 x 315 x 420mm |
毛重/凈重 | 30/25Kg |
標準配置：
附件名稱 | 貨號# | 附件名稱 | 貨號# | 附件名稱 | 貨號# |
15X目鏡 | 531-522 | 2X物鏡 | 531-602 | 環形燈 | 413-146 |
光柵尺 | 581-201 | 電源線 | 581-921 | 說明書 | STM-1050 |
