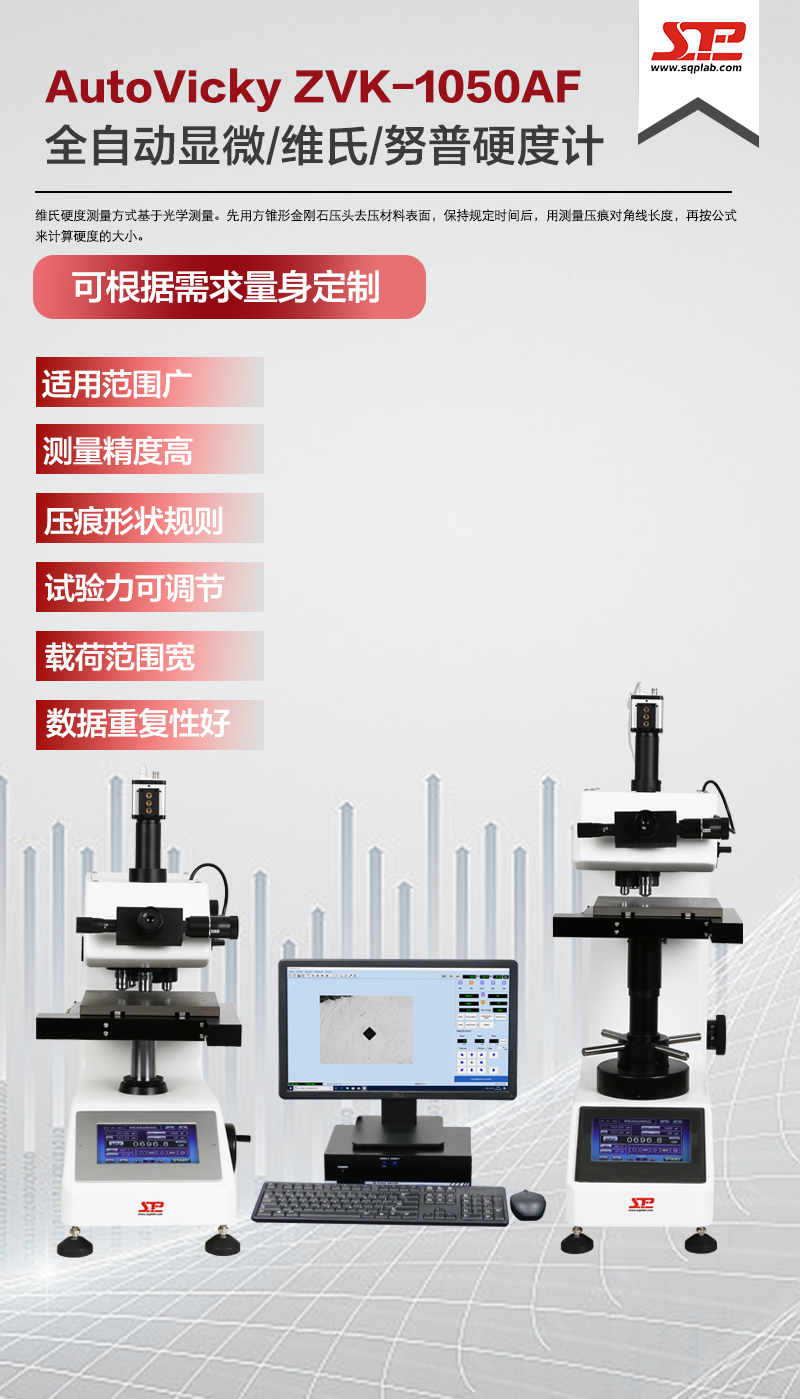

規格型號：AutoVicky ZVK-1050AF
數據指標：普通維氏硬度加載力: 1 /2/ 3 / 5 / 10 / 20 / 30/50 Kgf;9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 N
立即免費獲取：儀器報價方案與儀器PDF資料！
產品特點:

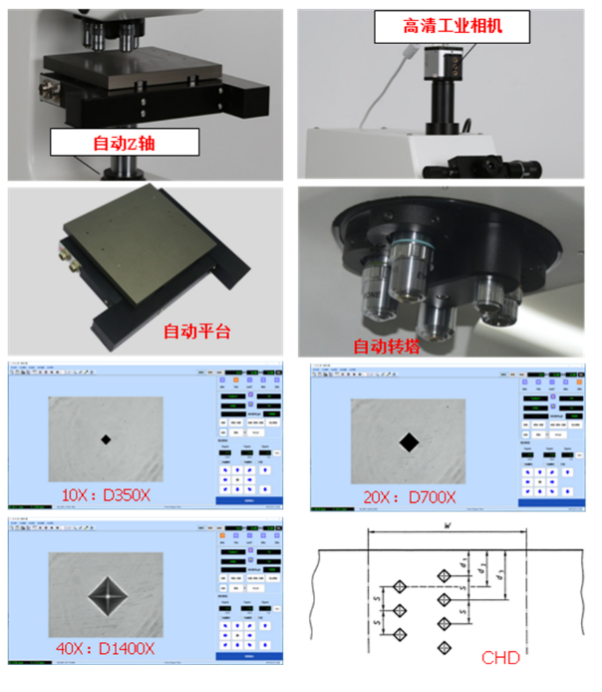

l 自動平臺，自動對焦，自動測量，雙維氏/努普 壓頭；
l 加載力: 精準的自重保證了加載力系統可靠和準確；
l 光路:高分辨率光學顯微鏡路，使壓痕圖像清晰、清晰；
l 自動轉塔:測量物鏡，觀察物鏡和壓頭自動進行切換；
l 自動平臺:系統自動控制X-Y平臺；
l 自動對焦:結合高分辨率光學系統, 高清工業相機，Z軸升降馬達和自動對焦算法，實現試樣焦平面的自動對焦；
l 自動測量: 3A有靈活的軟件模塊框架, 使用多線程技術，自動對焦技術，圖像識別技術；實現了從物鏡/壓頭切換，壓痕打壓，壓痕測量，硬度值計算，到最后生成報告的自動化測量。
產品技術參數:
產品名稱 | 全自動顯微/維氏/努普硬度計 | |
型號 | AutoVicky ZVK-1050AF | |
貨號# | 822-340AF | |
對焦模式 | 顯微維氏/努氏: 雙自動對焦/手動對焦; 普通維氏: 手動對焦 | |
加載系統 | 高精度砝碼 | |
顯微硬度加載力 | gf | 10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 |
mN | 98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807 | |
普通維氏硬度加載力 | Kgf | 1 /2/ 3 / 5 / 10 / 20 / 30/50 |
N | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | |
加載方式 | 試驗力自動加載，保荷和卸載 | |
保荷時間 | 5 ~ 99 秒，可調節 | |
轉塔 | 自動轉塔 | |
160mm雙光學顯微鏡系統 | 高分辨率光學顯微鏡路徑 10倍數碼測量目鏡 顯微維氏/努普測量10倍, 40倍物鏡 普通維氏測量10倍, 20倍物鏡 0.5倍帶攝像頭的C型支架，用于雙目測量 | |
光源 | LED 光源 | |
圖像采集裝置 | 130萬像素數字CCD圖像采集裝置 | |
樣品最大高度 | 90mm | |
樣品最大深度 | 110mm | |
硬度標尺 | HV 、HK | |
自動載物臺 | 類型 | 電子型 |
尺寸 | 200 × 180 mm | |
最大移動量 | 100 × 100 mm | |
動力 | 步進電機 | |
分辨率 | 0.5um | |
驅動控制器 | VickyControl2000 | |
硬度測量軟件 | 3A: 自動平臺、自動對焦、自動測量 | |
PC系統 | 戴爾 OptiPlex3046MT | |
LCD 顯示器 | 21.5” 戴爾 LCD 顯示器 | |
執行標準 | ASTM E-92, ISO 6507, GB/T4340 | |
凈重 | 150Kg | |
工作電壓 | AC 220V/50Hz 或 110V/60 Hz | |
自動測量軟件:
軟件界面: 3A
-直接控制硬度計主機
軟件工具欄可以直接控制主機的轉塔, 試驗力加載、保荷和卸載, X-Y運動平臺和Z軸自動對焦，物鏡-壓頭-物鏡自動切換，光源亮度，硬度標尺及通信口參數等可進行設置并反映在軟件界面上。雙向可相互溝通, 操作性佳。
-對壓痕進行自動測量
自動測量實現單個壓痕從打壓，測量到記錄，顯示整個過程。通過對轉塔控制，試驗力控制，使用自動對焦技術，圖像識別技術，實現對試樣的維氏硬度計進行自動測量。壓痕可視深度為1mm，對焦分辨率可達0.2um。五秒內完成對焦，8秒內完成測量。
-硬度梯度自動測量
實現試樣硬度梯度的編程測量，并生成深度-硬度曲線，實現諸如零件滲氮層測量，滲碳層測量等功能。
-測試精度標定
系統具有標定功能,任意物鏡下測量倍數標定可隨時更換。

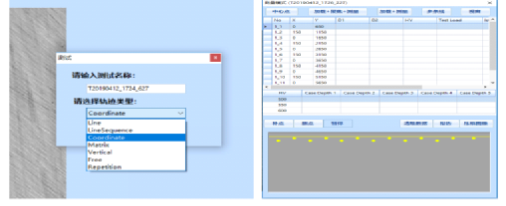

軟件系統可控制自動載物臺進行編程移動，可進行相關的樣品的路徑存儲功能允許復雜的隨機測量；根據不同測試樣品需求選擇直線、之字形線、圓、弧線、隨機點、矩陣、自學習模式等移動編程方式，簡化了測量條件的設置過程。

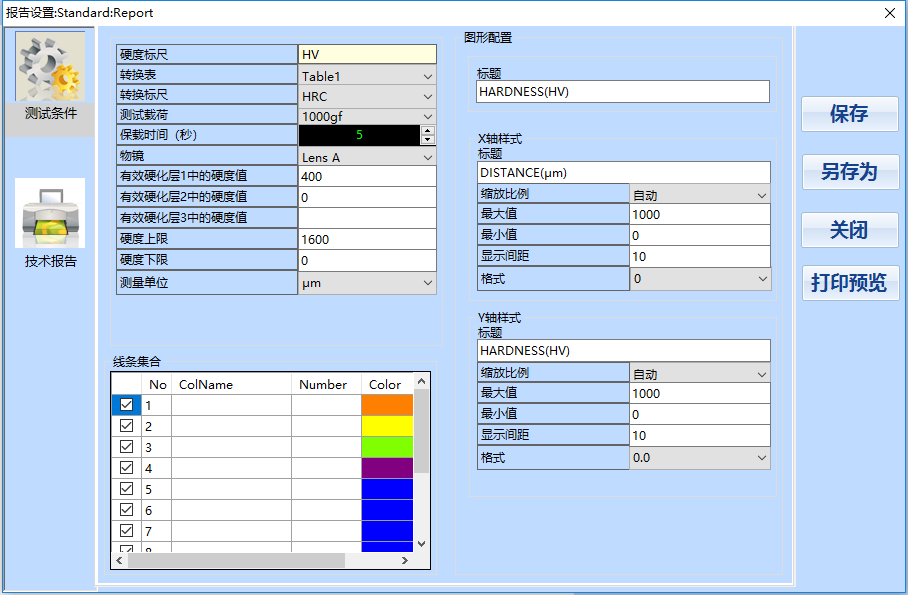

-數據存儲、輸出及圖片打印
可存儲編程數據，可打印出包含數理統計及硬化層深度曲線的測試報告，還可打印觀察到的樣品形貌圖。直接反映出壓痕及背景的顯微組織。
-多語言選擇
軟件界面中、英文可選，提供軟件使用的通用性。

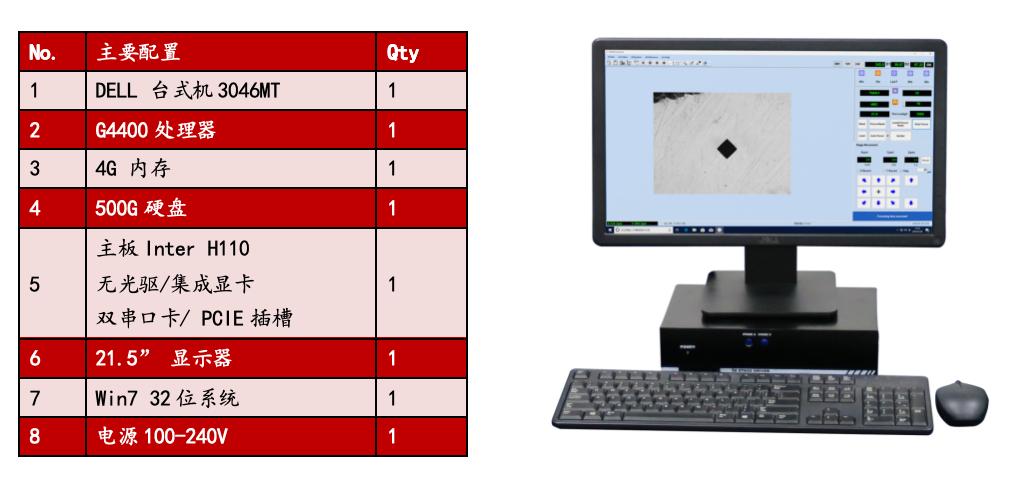

電腦配置:
標配包含戴爾電腦和測量軟件，3A硬度測試軟件在英文WIN10操作系統下使用。
標準配置:
產品 : AutoVicky ZVK-1050AF | 數量 |
主機：AutoVicky ZVK-1000F/AutoVicky ZHV-50A | 2 |
彩色數顯觸摸操作面板 | 2 |
電子式測量顯微鏡（帶10倍目鏡） | 2 |
物鏡: 10X, 20X, 40X, ( 內置 ) | 5 |
顯微維氏金剛石壓頭 | 1 |
維氏金剛石壓頭 | 1 |
努普金剛石壓頭 | 1 |
自動載物平臺：100x100mm | 2 |
LED 冷光源照明系統 (內置) | 2 |
電源線電源適配器 | 2 |
水平調底腳 | 8 |
數字圖像采集裝置 | 2 |
標準測試塊(700~740HV1: 1個, 400~500HV0.5: 1個; 700~740HV5: 1個, 400~500HV10: 1個; 600~700HK1: 1個) | 5 |
戴爾電腦和21.5” LCD 顯示器 | 1 |
機器平臺控制器 | 1 |
硬度測量軟件光盤、加密狗、操作手冊 | 1 |
防塵罩 | 2 |
輔助工具( 螺絲刀) | 1 |
維護指導手冊 | 1 |

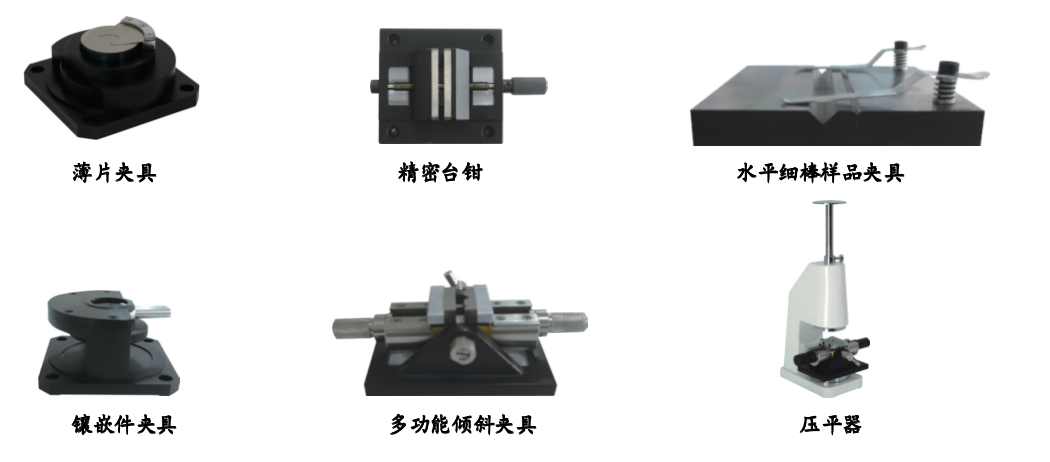

可選附件圖片：
