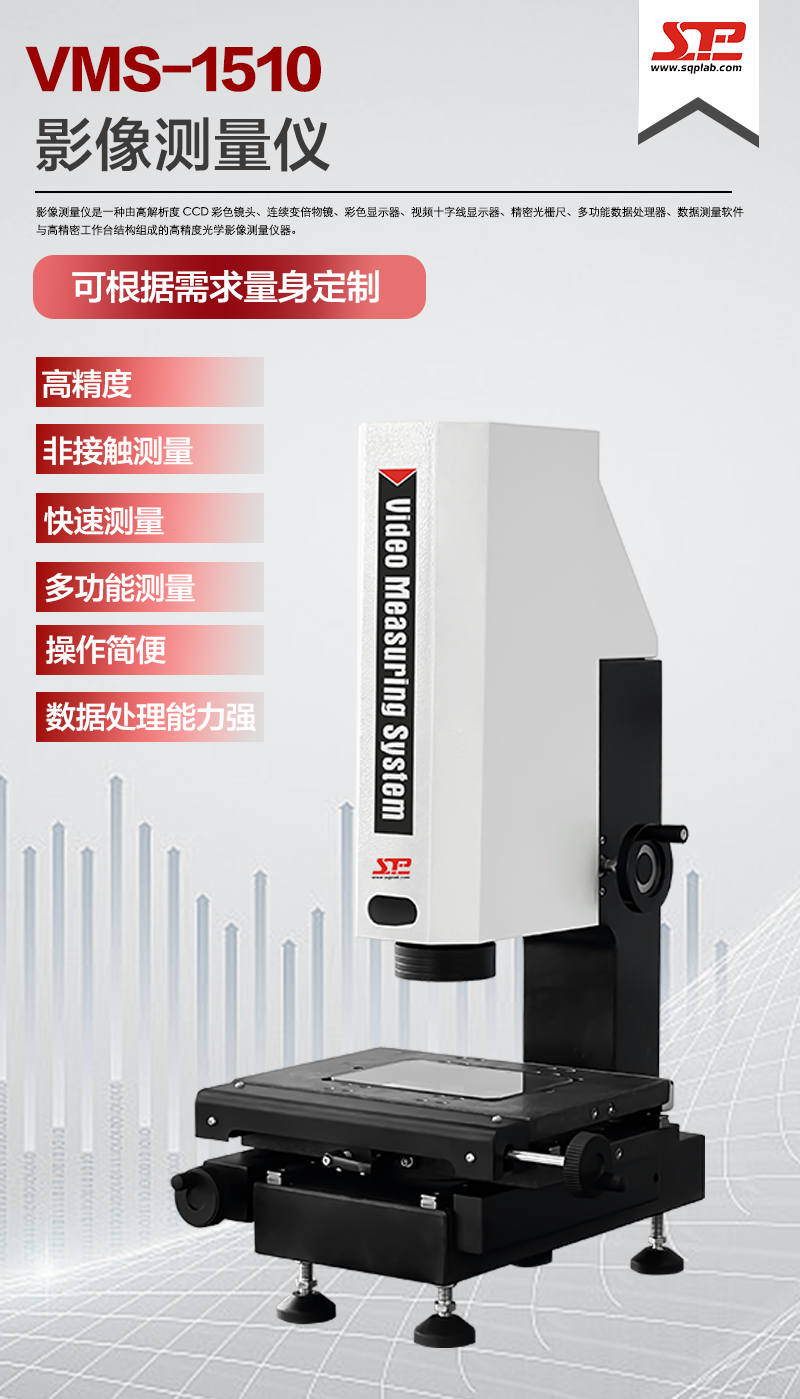

規格型號：VMS-1510
數據指標：測量精度：XY軸：≤3.0+L/200(um)?
立即免費獲?。簝x器報價方案與儀器PDF資料！
產品特點：
l 采用高精度花崗巖工作臺/底座和立柱，確保機臺擁有的穩定性和精度；
l 采用高精密無牙光桿和快速移動鎖緊裝置，確保工作臺回程誤差在2um以內；
l 采用高精度儀器光學尺配合精密工作臺，確保機臺精度在≤3.0+L/200um以內；
l 采用高清變焦鏡頭和高解析度彩色數字相機，確保畫質清晰無畸變；
l 采用程控式表面3環單分區LED冷光源和透射LED平行光源，以及內置智能燈光調節模塊，可自由控制燈光在3環單區區域的亮度；
l 功能強大的iMeasuring影像測量軟件，提升品質管控到新的臺階。
技術參數：
產品名稱 | 影像測量儀 |
產品型號 | VMS-1510 |
產品貨號# | 525-020D |
大理石工作臺 | (310*220)mm |
玻璃工作臺 | (179.5*129.5)mm |
X/Y軸行程 | (150*100)mm |
Z軸行程 | 高精度導軌，有效行程100mm |
X/Y兩軸光柵尺 | 分辨率：0.5um |
底座和立柱 | 高精度花崗巖 |
測量精度* | XY軸：≤3.0+L/200(um) ； |
重復精度 | 2um |
光源 | 表面3環單分區無級可調LED冷光源 |
透射LED平行（面）光源 | |
可選配同軸光 | |
相機 | 1/3"/130萬 高分辨率數字相機 |
變焦鏡頭 | 6.5X高清晰光學鏡頭 |
光學放大倍數：0.7X~4.5X，視頻放大倍率: 26X~172X(21.5” 顯示器) | |
測量軟件 | iMeasuring |
操作系統 | 支持WIN10/11-32/64位操作系統 |
操作語言 | 英文、簡體中文、繁體中文，可增加其他語言版本 |
電源 | AC220V/50Hz; 110V/60Hz |
外形尺寸(WxDxH) | (462*441*725)mm |
毛/凈重 | 60/48Kg |
手動影像儀型號及規格：
型號 | 貨號# | 型號 | 貨號# | 型號 | 貨號# | 型號 | 貨號# |
VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
VMS-2015A | VMS-2515 | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H | |
VMS-2015B | 525-220E | VMS-2515 | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
VMS-2015C | 525-320E | VMS-2515 | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
VMS-2015D | 525-420E | VMS-2515 | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
手動影像儀測量空間指引表：
測量空間mm | 型號 | 貨號# | X 軸行程mm | Y 軸行程mm | Z 軸標準行程mm | Z軸最高定制行程mm |
100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
250x150x200 | VMS-2515 | 525-020F | 250 | 150 | 200 | 300 |
300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
