規格型號：MaxTouch553，MaxTouch1653，MaxTouch10103
數據指標：E1xy精度≤3.0+L/200
立即免費獲?。簝x器報價方案與儀器PDF資料！
● 全大理石移動橋式結構，工件固定不動；
● 四軸CNC全自動閉環控制，全自動測量；
● 大理石基座和橫梁，穩定可靠；
● 開放式光柵尺，分辨率0.1um，精度高，穩定性好；
● 精密直線導軌、研磨滾珠螺桿和交流伺服電機，確保機臺運動系統定位精度的穩定性；
● 高分辨率彩色相機，滿足清晰觀察和穩定測量的需求；
● 6.5X高清晰光學鏡頭，準確自動變倍，一次像素校正即可；
● 程控式5環8區LED表面光源，智能實現256級亮度調節；
● 標配iMeasuring全自動影像測量軟件，功能強大，簡單易用；
● 可選配接觸式探針，激光測頭等配置，也可根據要求進行客戶定制化設計。
|
產品名稱 |

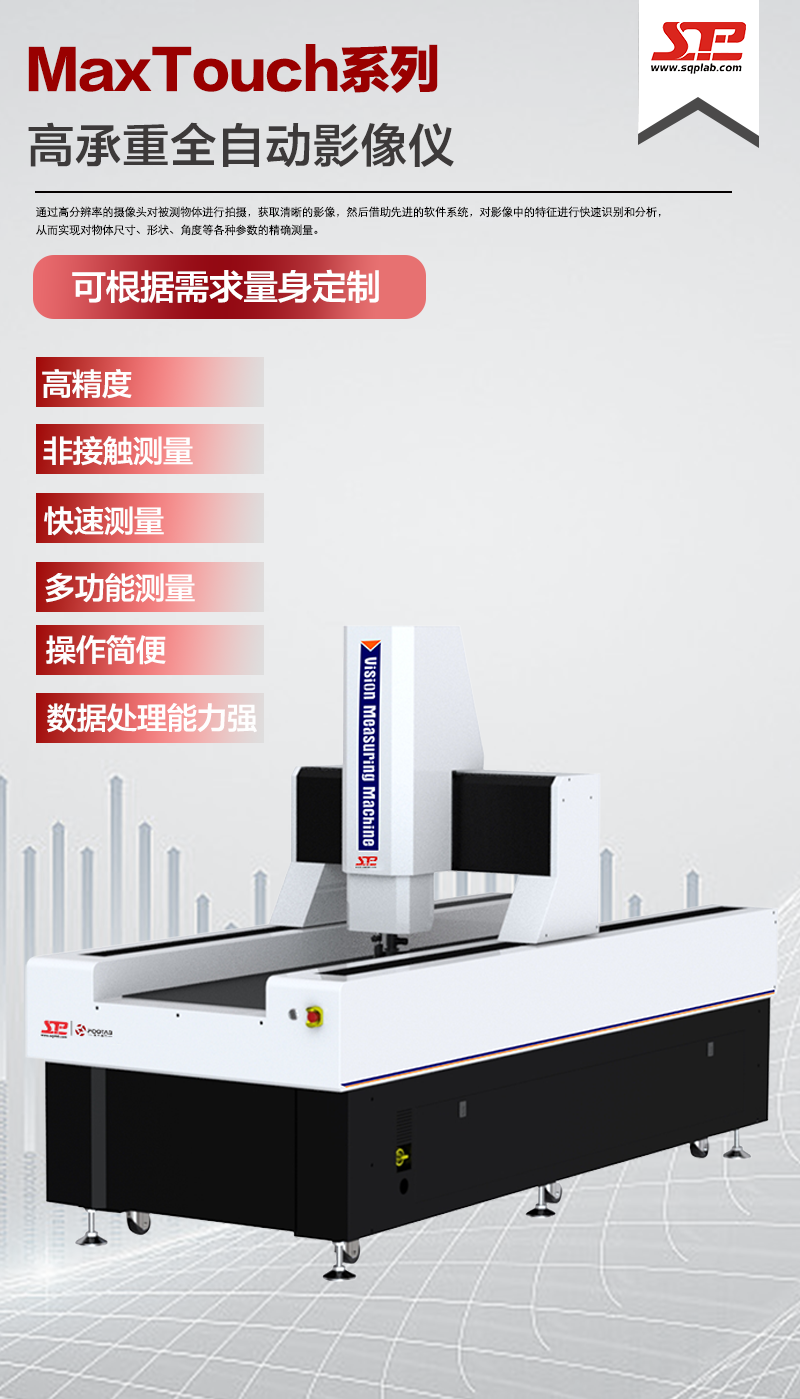

高承重全自動影像儀MaxTouch系列 | |||
|
產品型號 |
MaxTouch553 |
MaxTouch1653 |
MaxTouch10103 | |
|
X/Y軸行程 |
(500*500)mm |
(500*1600)mm |
(1000*1000)mm | |
|
Z軸行程 |
300mm | |||
|
X/Y/Z3軸光柵尺 |
開放式光柵尺，分辨率：0.1um | |||
|
導向方式 |
精密直線導軌 | |||
|
操作方式 |
遙控手柄，鼠標操作，編程自動檢測 | |||
|
測量精度* |
XY軸：≤3.0+L/200(um) | |||
|
Z軸：≤4.0+L/200(um) | ||||
|
重復性 |
5um | |||
|
光源 |
輪廓光 |
LED平行輪廓光源 | ||
|
5環8區0~255級連續可調 | ||||
|
表面光 | ||||
|
視頻系統** |
1/1.8"彩色CCD相機 | |||
|
6.5X自動變倍鏡頭；光學放大倍數：0.7X-4.5X，視頻放大倍率：20X~129X（21.5"顯示器） | ||||
|
測量軟件 |
iMeasuring | |||
|
操作系統 |
支持WIN10/11-32/64位操作系統 | |||
|
操作語言 |
英文、簡體中文、繁體中文，可增加其他語言版本 | |||
|
工作環境 |
溫度20℃±2℃，溫度變化<1℃/Hr；濕度30%~80%RH；震動<0.02g's，≤15Hz。 | |||
|
電源 |
220V/50Hz/10A | |||
|
外形尺寸(WxDxH) |
(1146*1568*1874)mm |
(1146*2759*1874)mm |
(1646*2179*1874)mm | |
|
毛/凈重 |
2000/1500Kg |
2850/2500Kg |
2850/2500Kg | |
備注：
L表示測量長度，以毫米為單位，Z軸的機械精度，聚焦精度與工件表面有很大的關系。
**放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。
客戶可根據需求選配附加鏡。
