產品中心

光學影像儀

影像測量?jī)x

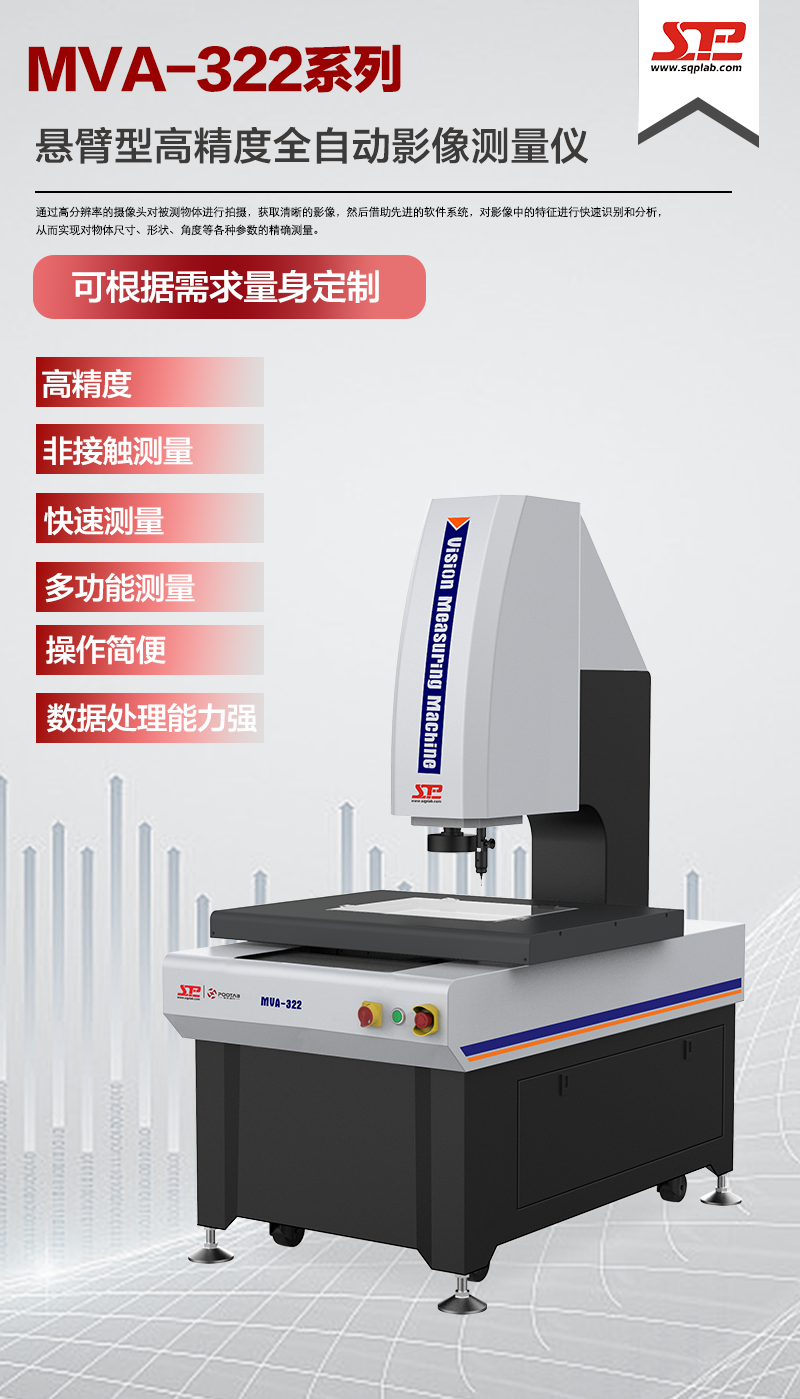

MVA-322系列懸臂型高精度全自動影像測量?jī)x

全自動

高精度

優化性

規格型號：MVA-322A，MVA-322B，MVA-322C，MVA-322D

數據指標：E1xy精度≤1.8+L/200

產品介紹

影像測量?jī)x，又名光學測量?jī)x與非接觸式測量?jī)x、二次元測量?jī)x、2.5次元測量?jī)x，伴隨現代工業高精度、微制造產業的升級，非接觸方式成為大勢所趨。突破傳統，采用非接觸式光學影像測量方式進行快速精密的幾何尺寸和形位公差的測量，成為必然。因其在微型精密測量領域的強大用途，已為越來越多的主流應用領域接受的快速尺寸測量方式。光學測量?jī)x適用于以坐標測量為目的一切應用領域，機械、電子、儀表、五金、塑膠等行業廣泛使用。(模具，螺絲，金屬，配件，橡膠，PCB板，彈簧，五金，電子，塑料、航空、航天等）它克服了傳統游標卡尺，千分尺，和投影儀的不足，是集光學、機械、電子、計算機圖像處理技術于一體的高精度、高可靠性的測量?jī)x器。由光學放大系統對被測物體進行放大，經過CCD攝像系統采集影像特征并送入計算機后，可檢測各種復雜精密零部件的輪廓和表面形狀尺寸、角度及位置，全自動地進行微觀檢測與質量控制?？蓪y(cè)量數據導入AUTOCAD中，成為完整的工程圖，生成DXF，IGS等格式的文檔，也可輸入到WORD、EXCEL及SPC統計分析軟件中，生成CPK及各種統計報表。

立即免費獲?。簝x器報價方案與儀器PDF資料！

點擊查看價格

廣東區域陳經理： 133-8017-9358

產品細節

產品詳情

產品介紹

產品特點

應用領域

產品參數

產品特點：

● XYZ三軸CNC全自動精密控制，精準定位；

● 采用印度大理石基座和立柱，穩定性好；

● 精密直線導軌，研磨級滾珠絲桿和交流伺服電機等，確保運動系統精度和穩定性；

● 0.1μm高精度光柵尺，確保系統的定位精度和測量精度；

● 高分辨率數字相機，滿足清晰觀察和精確測量的需求；

● 8.3X高清晰光學鏡頭，精確變倍，一次像素校正即可；

● 程控式5環8區LED表面光源和平行LED輪廓光源系統，智能實現256級亮度調節；

● iMeasuring系列全自動影像測量軟件，功能強大，操作簡單。

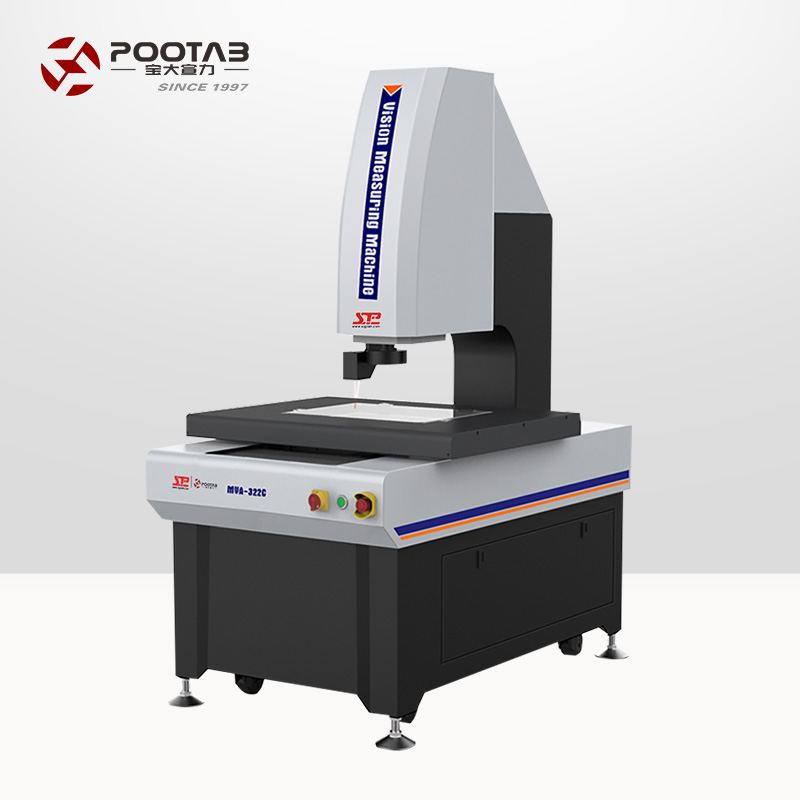

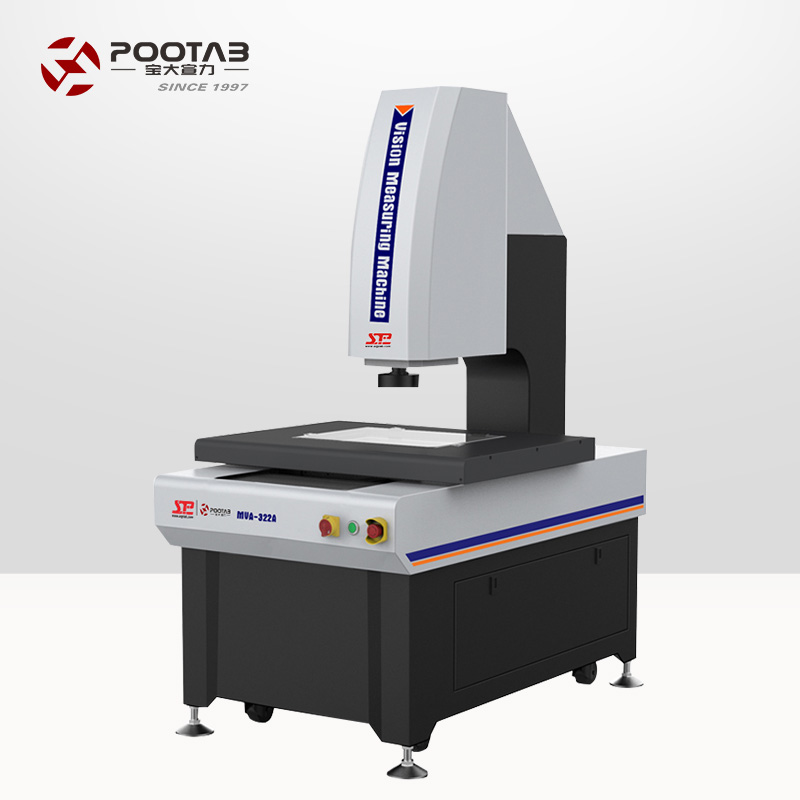

懸臂型全自動影像測量?jī)xMVA-322系列

產品名稱

2.5D

全自動影像測量?jī)x

2.5D

全自動影像測量?jī)x

產品型號

MVA-322A

MVA-322B

MVA-322C

MVA-322D

產品貨號

522-180G

522-280G

522-380G

522-480G

產品類型

非接觸光學測量

接觸式探針測量

非接觸光學測量

非接觸激光測量

非接觸光學測量

接觸式探針測量

非接觸激光測量

X/Y軸行程

(300*200)mm

Z軸行程

高精度直線導軌，有效行程200mm

X/Y/Z3軸光柵尺

開放式光柵尺，分辨率：0.1um

導向方式

精密直線導軌，雙軌雙滑塊導向

操作方式

遙控手柄，鼠標操作，編程自動檢測

測量精度*

XY軸：≤1.8+L/200(um)

Z軸：≤4.0+L/200(um)

重復性

2um

視頻系統**

160萬1/2.9”高分辨率數字相機

8.3X自動變倍同軸光鏡頭

光學放大倍數：0.6X-5X，視頻放大倍率：20X~170X（21.5”顯示器）

視野大小

（對角*水平*垂直）

鏡頭倍率

0.6X

1.5X

2.5X

3.5X

4.5X

1/2.9"CCD

10.35x8.28x6.21

6.21x4.97x3.73

4.14x3.31x2.48

3.11x2.48x1.86

2.48x1.99x1.49

2.07x1.66x1.24

1.77x1.42x1.06

1.55x1.24x0.93

1.38x1.10x0.83

1.24x0.99x0.75

光源

輪廓光

LED平行輪廓光源

表面光

5環8區0~255級連續可調

軟件系統

iMeasuring 軟件

機臺承載

25Kg~50Kg

工作環境

溫度20℃±2℃，溫度變化<1℃/Hr；濕度30%~80%RH；震動<0.02g's，≤15Hz

電源

220V/50Hz/10A

外形尺寸

(1146*720*1664)mm

包裝尺寸

(1290*970*1920)mm

重量

380Kg

備注：

nL表示測量長度，以毫米為單位，Z軸的機械精度，聚焦精度與工件表面有很大的關系。

n**放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。

n客戶可根據需求選配附加鏡。
