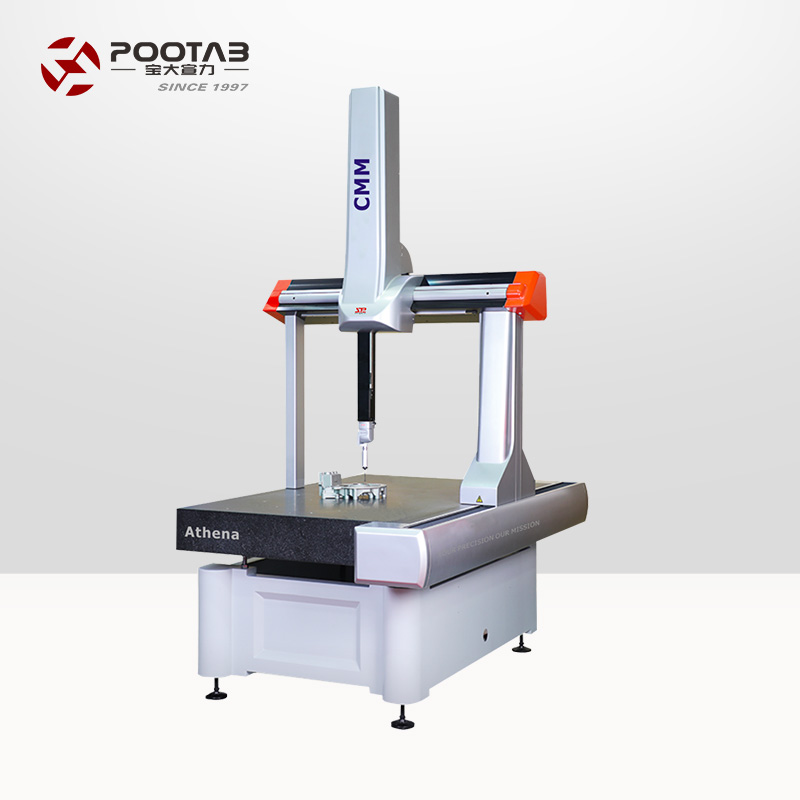

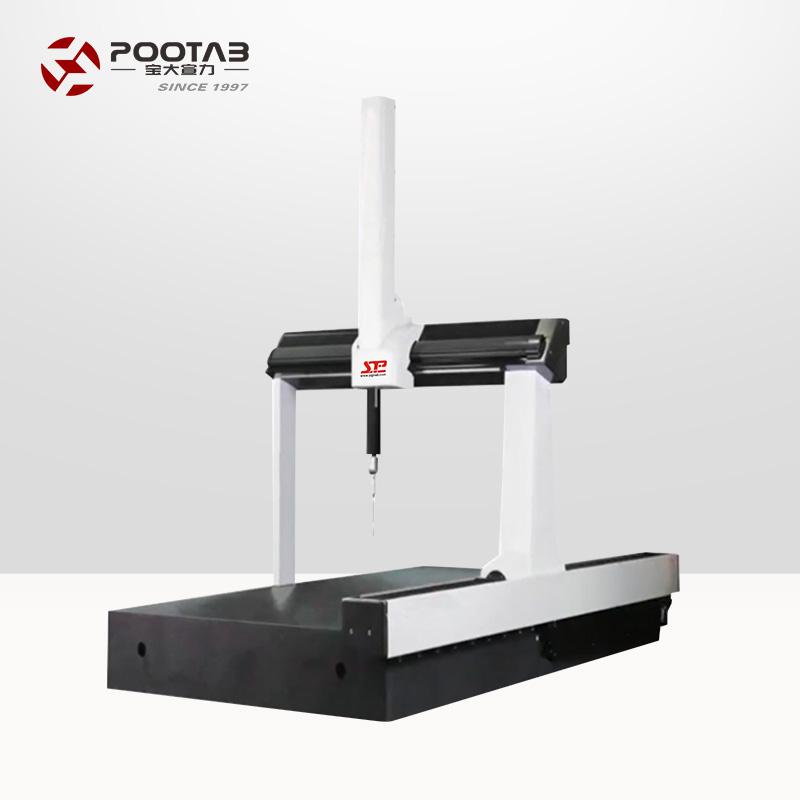

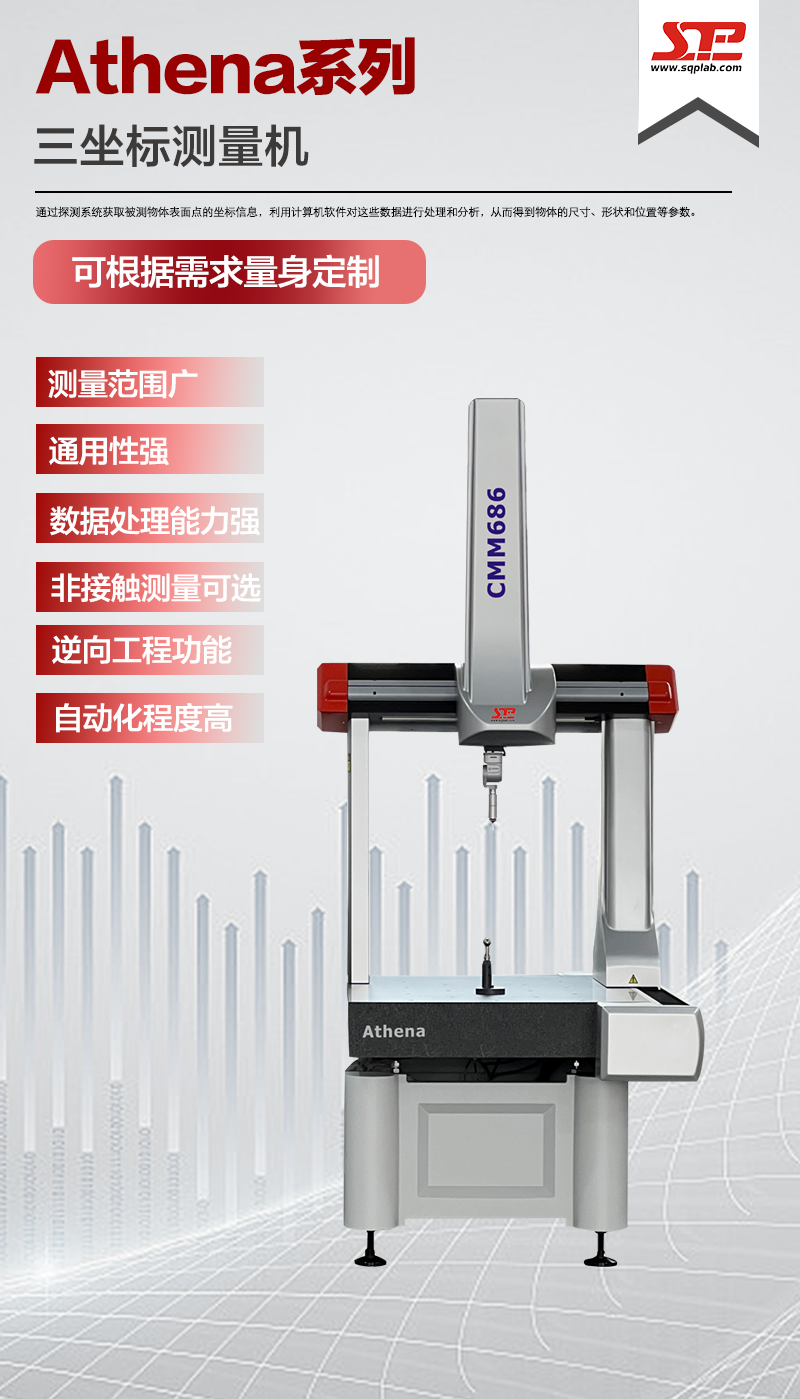

Athena系列三坐標測量機

結構穩定

性能優化

提高效率

規格型號：Athena系列

數據指標：MPEE≤2.3+L/300、MPEE≤2.6+L/300、MPEE≤2.9+L/300

產品介紹

Athena主機采用全鋁結構，同時，在設計過程中運用了廣泛的計算機輔助設計中的有限元分析原理和模塊化設計原理，使得整機系統具備了改善的抗溫變能力和抗形變/扭擺能力，提高了整機空間結構的穩定性，降低了結構微形變、振動以及溫度梯度變化對測量性能的影響。閉環式分布空氣軸承設計優化了測量機各軸的機械運動, 因此，整機系統在測量過程中表現出極高的重復性和系統長期的穩定性。

立即免費獲?。簝x器報價方案與儀器PDF資料！

點擊查看價格

廣東區域陳經理： 133-8017-9358

產品細節

產品詳情

產品介紹

產品特點

應用領域

產品參數

　　產品特點：

　　1. X向橫梁采用高剛性精密三角梁技術，通過減輕運動負荷從而提高了整機的性能，

　　是保證穩定性和剛性的最佳結構設計。

　　2. 三軸均采用同步帶驅動，結構緊湊、不打滑、速度快、噪音低、易維護。

　　3.Z軸采用可調氣動平衡，運動平穩；并可在緊急情況下自動制動，保證安全。

　　4. 電機遠程放置減少了移動質量，提高了速度，也避免了電機發熱對機器性能的影響。

　　5.配備專用掃描控制系統，配合掃描測頭，可實現快速連續掃描。

　　6. 配備坐標測量軟件（RationalDMIS），可滿足任何通用車間檢測需要。

　　7.可提供專業的一體化設計方案（包括地基、減振、空調間、上下料等）

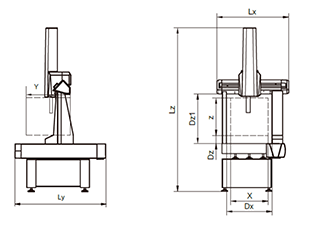

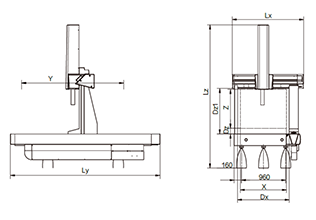

結構圖：

截屏2025-03-24 16.11.27.png 截屏2025-03-24 16.11.36.png

　　RationalDMIS2測量軟件：

　　獲得ANSI、ISO、GB、PTB標準認證，始終與先進標準、先進設計理念同步，完全支持

　　國際流行的I++控制協議。友好簡潔的軟件界面、獨特的拖拉式快速操作、與CAD數據

　　的無縫連接、從測量到輸出報告100%圖形可視化，給企業提供完整的測量解決方案。

　　Rational DMIS 軟件集成了CAD模塊、薄壁件模塊、掃描模塊，可滿足客戶日益增長的

　　測量需求。

　　Rational DMIS特點介紹：

　　● 支持IGES、STEP、DXF、STL、XYZ等格式；

　　● 支持CATIA、UG、PRO-E、Solidworks、Parasolid直讀接口；

　　● 智能檢測：檢測路徑實時仿真，自動優化檢測路徑；

　　● 完整、快速的公差計算：符合GB、ISO、Y14.5、ANSI、DIN、AGMA多種標準；

　　● 豐富多樣的報告輸出；支持HTML、 Excel、 PDF、OUT、TXT格式；

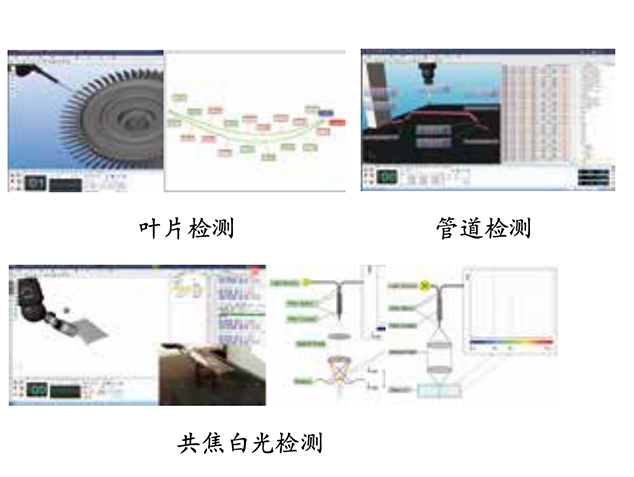

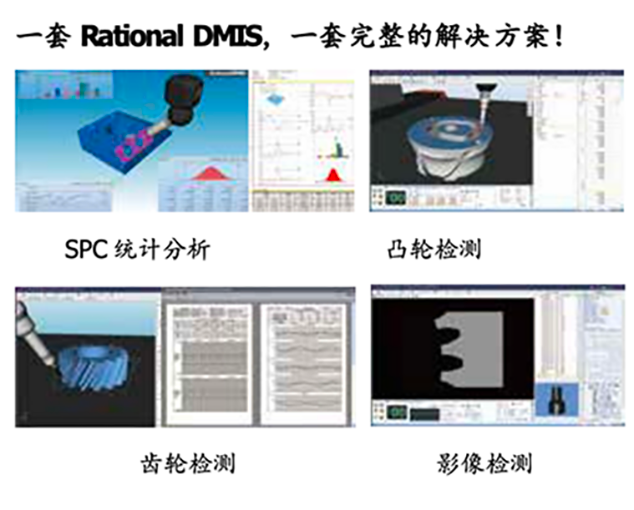

　　● 豐富的專用模塊：SPC統計分析、CCD復合影像、線激光掃描、葉片分析、圓柱漸

　　開線齒輪分析、凸輪分析、網絡編程、網絡報告;

　　● 核心算法經過通過德國標準局（PTB）認證。

截屏2025-03-24 16.12.17.png

截屏2025-03-24 16.12.27.png

型號	最大允許誤差 MPE(μm)，L(mm)， (ISO10360-2)							三維最大速度 (mm/s)	三維最大加速度 (mm/s2 )
	HP-TMe		HP-THDe		HP-S-X1
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP	MPETHP/T
Athena 564	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
Athena 686	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
Athena 8106	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
Athena 8126	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
Athena 8156	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
Athena 10128	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
Athena 10158	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
Athena 10218	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
Athena 10308	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
Athena 121510	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
Athena 122210	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
Athena 123010	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
Athena 152210	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
Athena 153010	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
Athena 152212	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040
Athena 153012	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040

型號	行程范圍			外形尺寸			測量空間			被測工件最大重量(Kg)	機器重量 (Kg)
型號	X	Y	Z	Lx	Ly	Lz	Dx	Dz	Dz1	被測工件最大重量(Kg)	機器重量 (Kg)
Athena 564	500	600	400	1055	1535	2247	634	114	594	300	590
Athena 686	600	800	600	1150	1735	2630	734	114	794	300	730
Athena 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
Athena 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
Athena 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379
Athena 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
Athena 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
Athena 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
Athena 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400
Athena 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
Athena 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
Athena 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
Athena 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
Athena 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
Athena 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
Athena 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076
