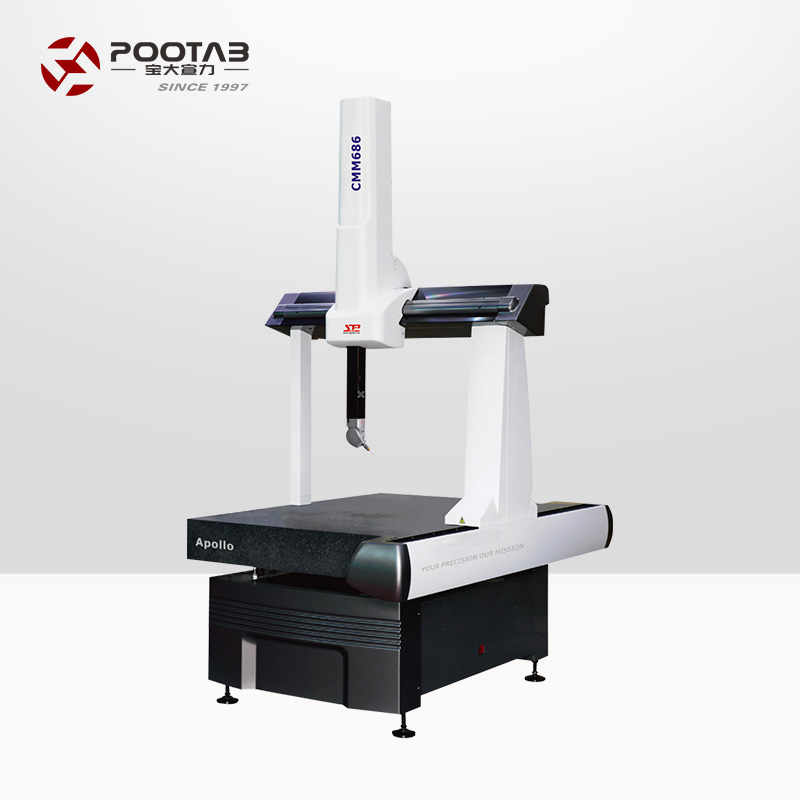

規格型號：Apollo 686
數據指標：MPEE≤2.8+L/300、MPEE≤3.2+L/300、MPEE≤3.3+L/300
立即免費獲?。簝x器報價方案與儀器PDF資料！
產品特點：
● 氣動平衡：Z軸采用可調氣動平衡，運動平穩，自動制動，保證安全。
● 工作臺：厚重穩固的整體花崗石工作臺減少了振動帶來的影響。
● 結構：活動橋式結構，提供了更開敞的測量空間。
● 導軌：一體式燕尾形導軌，提高了整機的運行精度。
● 精密三角梁設計：提高機器的剛性和降低橫梁重心，提高機器的精度和重復性。
● 全鋁框架設計：能夠在溫度變化時各部分的變形一致，便于進行補償。
● 驅動電機遠程放置：減少移動質量，提高速度，避免電機發熱對機器性能的影響。
模塊豐富的計量軟件：Rational-DMIS
獲得ANSI、ISO、GB、PTB標準認證，完全支持國際流行的I++控制協議。友好簡潔的軟件界面、
獨特的拖拉式快速操作、與CAD數據的無縫連接、從測量到輸出報告100%圖形可視化，給企業
提供完整的測量解決方案。Rational DMIS 軟件集成了CAD模塊、薄壁件模塊、掃描模塊，可滿
足客戶日益增長的測量需求。
Rational DMIS 的特色包括：
● 100% DMIS內核；可實現DMIS程序的導入/導出；
● 與CAD數據無縫連接；
● 支持IGES，STEP，DXF，STL，XYZ等格式；
● 支持輸出Q-DAS，DML等格式數據；
● 支持CATIA，UG，PRO-E，Solidworks，Parasolid直讀接口；
● 智能檢測：檢測路徑實時仿真，自動優化檢測路徑；
● 完整、快速的公差計算：符合GB、ISO、Y14.5、ANSI、DIN、AGMA多種標準；
● 豐富多樣的報告輸出；支持HTML、 Excel、 PDF、OUT、TXT格式。
Apollo 564 /686 /8xx6性能指標
|
型號 |
最大允許誤差 MPE(μm)，L(mm)， (ISO10360-2) |
三維最大 速度 (mm/s) |
三維最大 加速度 (mm/s2 ) | |||||
|
HH-MI |
HP-TMe |
HP-THDe | ||||||
|
MPEE |
MPEP |
MPEE |
MPEP |
MPEE |
MPEP | |||
|
Apollo 564 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
|
Apollo 686 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
|
Apollo 8106 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
|
Apollo 8126 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
|
Apollo 8156 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
|
性能測試時的測頭配置： HH-MI：探針長度 21mm，針尖直徑 4mm； HP-TMe/HP-THDe：標準測力，探針長10mm，針尖直徑4mm。 性能指標在以下條件下有效： 標準環境溫度：18 - 22°C 環境溫度變化：1°C/h - 2°C/24h 溫度梯度：1°C/m 相對濕度：25% - 75% |
尺寸、行程范圍、重量
|
型號 |
行程范圍 |
外形尺寸 |
測量空間 |
被測工件 最大 重量(Kg) |
機器 重量 (Kg) | ||||||
|
X |
Y |
Z |
Lx |
Ly |
Lz |
Dx |
Dz |
Dz1 | |||
|
Apollo 564 |
500 |
600 |
400 |
1055 |
1535 |
2247 |
634 |
114 |
594 |
300 |
590 |
|
Apollo 686 |
600 |
800 |
600 |
1150 |
1735 |
2630 |
734 |
114 |
794 |
300 |
730 |
|
Apollo 8106 |
800 |
1000 |
600 |
1350 |
1935 |
2640 |
934 |
114 |
794 |
500 |
1074 |
|
Apollo 8126 |
800 |
1200 |
600 |
1350 |
2135 |
2640 |
934 |
114 |
794 |
500 |
1196 |
|
Apollo 8156 |
800 |
1500 |
600 |
1350 |
2435 |
2640 |
934 |
114 |
794 |
500 |
1379 |
Apollo 10xx8性能指標
|
型號 |
最大允許誤差 MPE(μm)，L(mm)， (ISO10360-2) |
三維最大 速度 (mm/s) |
三維最大 加速度 (mm/s2 ) | |||||
|
HH-MI |
HP-TMe |
HP-THDe | ||||||
|
MPEE |
MPEP |
MPEE |
MPEP |
MPEE |
MPEP | |||
|

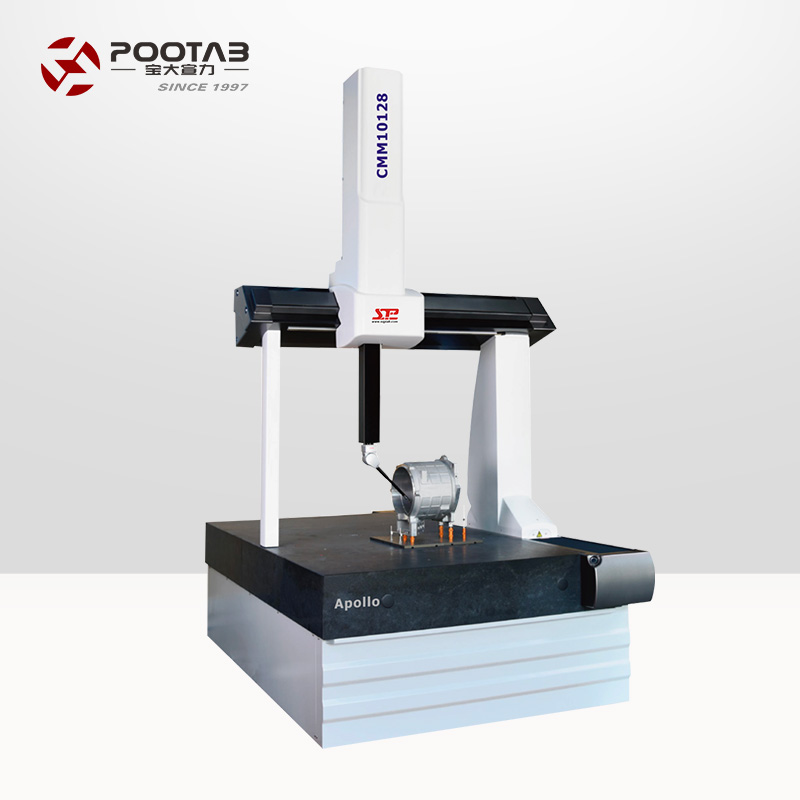

Apollo 10128 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
|
Apollo 10158 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
|
Apollo 10218 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
|
Apollo 10308 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
|
性能測試時的測頭配置： HH-MI：探針長度 21mm，針尖直徑 4mm； HP-TMe/HP-THDe：標準測力，探針長10mm，針尖直徑4mm。 性能指標在以下條件下有效： 標準環境溫度：18 - 22°C； 環境溫度變化：1°C/h - 2°C/24h； 溫度梯度：1°C/m； 相對濕度：25% - 75% |
尺寸、行程范圍、重量
|
型號 |
行程范圍 |
外形尺寸 |
測量空間 |
被測工件 最大 重量(Kg) |
機器 重量 (Kg) | ||||||
|
X |
Y |
Z |
Lx |
Ly |
Lz |
Dx |
Dz |
Dz1 | |||
|
Apollo 10128 |
1000 |
1200 |
800 |
1615 |
2220 |
2940 |
1130 |
118 |
940 |
1300 |
1785 |
|
Apollo 10158 |
1000 |
1500 |
800 |
1615 |
2520 |
2940 |
1130 |
118 |
940 |
1500 |
2090 |
|
Apollo 10218 |
1000 |
2100 |
800 |
1615 |
3120 |
2950 |
1130 |
118 |
940 |
1800 |
2625 |
|
Apollo 10308 |
1000 |
2980 |
800 |
1615 |
4020 |
3010 |
1130 |
118 |
940 |
2000 |
4400 |
Apollo 12xx10 /15xx10/15xx12性能指標
|
型號 |
最大允許誤差 MPE(μm)，L(mm)， (ISO10360-2) |
三維最大 速度 (mm/s) |
三維最大 加速度 (mm/s2 ) | |||
|
HH-MI |
HP-TMe | |||||
|
MPEE |
MPEP |
MPEE |
MPEP | |||
|
Apollo 121510 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
|
Apollo 122210 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
|
Apollo 123010 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
|
Apollo 152210 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
|
Apollo 153010 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
|
Apollo 152212 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
|
Apollo 153012 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
|
性能測試時的測頭配置： HH-MI：探針長度 21mm，針尖直徑 4mm； HP-TMe/HP-THDe：標準測力，探針長10mm，針尖直徑4mm。 性能指標在以下條件下有效： 標準環境溫度：18 - 22°C； 環境溫度變化：1°C/h - 2°C/24h； 溫度梯度：1°C/m； 相對濕度：25% - 75% |
尺寸、行程范圍、重量
|
型號 |
行程范圍 |
外形尺寸 |
測量空間 |
被測工件 最大 重量(Kg) |
機器 重量 (Kg) | ||||||
|
X |
Y |
Z |
Lx |
Ly |
Lz |
Dx |
Dz |
Dz1 | |||
|
Apollo 121510 |
1200 |
1500 |
1000 |
1840 |
2895 |
3360 |
1339 |
150 |
1173 |
1800 |
3792 |
|
Apollo 122210 |
1200 |
2200 |
1000 |
1840 |
3595 |
3410 |
1339 |
150 |
1173 |
2250 |
5696 |
|
Apollo 123010 |
1200 |
3000 |
1000 |
1840 |
4395 |
3440 |
1339 |
150 |
1173 |
2250 |
7637 |
|
Apollo 152210 |
1500 |
2200 |
1000 |
2140 |
3595 |
3410 |
1639 |
150 |
1173 |
2250 |
6730 |
|
Apollo 153010 |
1500 |
3000 |
1000 |
2140 |
4395 |
3440 |
1639 |
150 |
1173 |
2250 |
9046 |
|
Apollo 152212 |
1500 |
2200 |
1200 |
2140 |
3595 |
3810 |
1639 |
150 |
1373 |
2250 |
6760 |
|
Apollo 153012 |
1500 |
3000 |
1200 |
2140 |
4395 |
3840 |
1639 |
150 |
1373 |
2250 |
9076 |
探測系統:
HH-MI 手動分度測座
兩方向自由度的可重復分度測座,內置高精度觸發式測頭。每個軸以15°為分度旋轉，允許在測量空間的168個位置進行定位，
而不需要重新校準。角度信息可以清晰讀取，位置間的分度非常容易，單手就可以完成操作，并具備視覺的反饋信號幫助操
作者判斷測頭是否可以進行測量。
|
定位重復性 |
1.5μm |
|
分度角度 |
15° |
|
分度范圍 |
A=0°-90° B=±180° |
|
測量方向 |
±X ±Y +Z |
|
可調觸測力 |
0.1N-0.3N |
|
可攜帶探針長度 |
最大100mm |
HH-MI-M 手動分度測座
HH-MI-M的性能指標類似于HH-MI，但它不是一個一體式的測座系統，它本身自帶一個轉接座，能夠兼容任何一款相匹配的測頭。
|
定位重復性 |
1.5μm |
|
分度角度 |
15° |
|
總測量位置數 |
168 |
|
分度范圍 |
A=0°-90° B=±180° |
|
最長加長桿 |
50mm |
HH-A-M7.5 自動旋轉測座
自動測座，以7.5°增量進行分度，+180°到-180°進行旋轉，0°到105°進行俯仰，并包括由于分度座不對稱而產生的一個“平齊臺面
”90°水平位置。該測座能夠快速分度，相對同類產品速度要更快。結構牢固，能夠攜帶超過300mm的加長桿，并支持多種觸發式
測頭。
|
定位重復性 |
0.5μm |
|
分度角度 |
7.5° |
|
總測量位置數 |
720 |
|
分度范圍 |
A=0°-105° B=±180° |
|
旋轉速度 |
90°/2秒 |
|
最長加長桿 |
300mm |
