規格型號：450C
數據指標：沖擊速度: 5.24 m/S
立即免費獲取：儀器報價方案與儀器PDF資料！
二、依據標準：
GB/T3038?擺錘式?jīng)_擊試驗機的檢驗?
GB/T229?金屬夏比缺口沖擊試驗方法?
JJG145《擺錘式?jīng)_擊試驗機》
三、設備主要特點

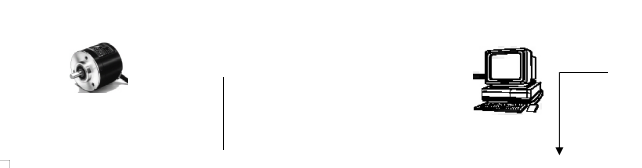

設備采用松下PLC作為下位機控制，品牌電腦作為上位機控制，上位機程序采用VB編程，RS232通訊方式，完成上下位機的數據交換和指令傳送，充分利用PC機的強大功能進行數據處理，報表處理等。采用內米控高精度的旋轉編碼器來獲取擺錘的實時位置，獲得沖擊吸收功。具有系統可靠、穩定，數據準確等特點。
1、微機控制沖擊試驗機由微機與工業用PLC可編程序控制器上下兩級控制系統組成，上位機主要完成試驗過程的全自動化控制、數據處理、數據管理，數據打印，下位機根據上位機的指令完成取擺、沖擊、自動揚擺、再沖擊多次試驗的全過程。在沖擊試樣后PLC可編程序控制器可將采集到的沖擊吸收功等試驗數據通過RS-232接口傳給微機，試驗軟件可將試驗數據自動保存在數據庫中，并可將試驗報告導入到試驗報告模板里（Excel形式），可隨時查閱、打印輸出試驗報告。
2、控制原理先進。

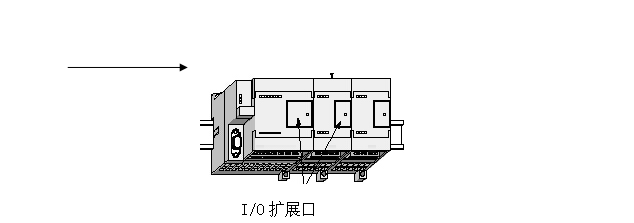

2.1 本機采用日本松下公司生產的PLC可編程序控制器實現了做沖擊試驗時，取擺、沖擊、自動揚擺、再沖擊多次試驗的全自動化控制，可進行數據處理、數據打印的功能。
2.2在沖擊試樣后能自動獲得試驗數據。采用松下PLC采集數據，控制擺錘動作，徹底避免單片機控制系統常有的干擾，保證采集到的每一個數據都是絕對正確，每一個動作都是控制精確。防止因為干擾造成的控制不準確而導致的不正確的動作對設備的傷害（特別是對牙嵌式離合器的傷害）。
2.3 該設備具有操作簡便，可靠性高，抗干擾能力強，通用性、適應性、擴展性強，維護工作量小等優點，工作效率高。在連續做沖擊試驗的鋼鐵廠家、機械廠、科研機構高等院校更能體現其優越性。
2.4數據采集系統分辨率高。角度分辨率為0.1度，精度較度盤式擺錘高約10倍，這樣就保證了測量精度。
3、主機架底座和立柱采用鑄造加工，主機架的剛度大大提高，大大提高試驗的穩定性；擺軸采用簡支梁方式支承，軸承徑向載荷分布合理，大大減小軸承摩擦帶來的能量損失，空擺沖擊吸收功小于0.3％； 采用單機標準減速電機提錘，將提錘系統的復雜程度大大降低，避免了以往減速環節的裝配和使用出現的問題；掛擺裝置采用彈簧緩沖，聲音小， 掛把平穩。
4、擺錘方形擺體設計，采用3維軟件設計分析，保證了打擊中心準確，擺錘力矩精確，從根本上保證了檢測數據的準確性。試驗結果更準確。而且具有設備標定功能。
5、控制電路主要電氣元件采用國外或中外合資知名企業生產，保證了設備的可靠性穩定性。
6、該設備不僅在控制電路設計了安全防護銷保護裝置，而且配備了全封閉式防護罩，徹底保護人身安全，使用起來更加安全可靠，而且外形美觀大方。
7、設備整體采用高級汽車專用漆，配以精心設計的套色方案，整個設備外觀高雅，與質量檢測部門的整體良好的工作環境搭配協調。
1. 沖擊能量： 450J 擺錘力矩 241.1544N.m
2. 沖擊刀刃圓弧半徑： 2～2.5mm；
3. 擺錘中心至沖擊點(試驗中心)距離: 750 mm
4. 擺錘預揚角: 150°
5. 沖擊速度: 5.24 m/S
6. 試樣支座跨距: 40 mm
7. 試樣支座端部圓弧半徑: 1-1.5 mm
10.試樣支座支撐面傾角: 0°
11.沖擊刀圓弧半徑: 2-2.5 mm
12.沖擊刀兩斜面夾角: 30°
13.沖擊刀刃厚度: 16 mm
14.刀刃： 國標
15.試樣規格: 10×10×55 mm、10×7.5×55 mm 10×5×55 mm
16.計算機顯示最小分辨值 0.1J
17.試驗機重量: 約1500KG
18.試驗機外形尺寸: 2300*600*1400 mm
19.電源: 三相四線制50HZ、380V、550W(主電機)
六、軟件操作介紹：
軟件在Windows下運行，用戶界面與Windows風格一致的中文窗口系統。取擺、退銷、沖擊、放擺等試驗操作均可以在計算機屏幕上以鼠標輸入或點擊的方式完成。
7.1軟件的操作

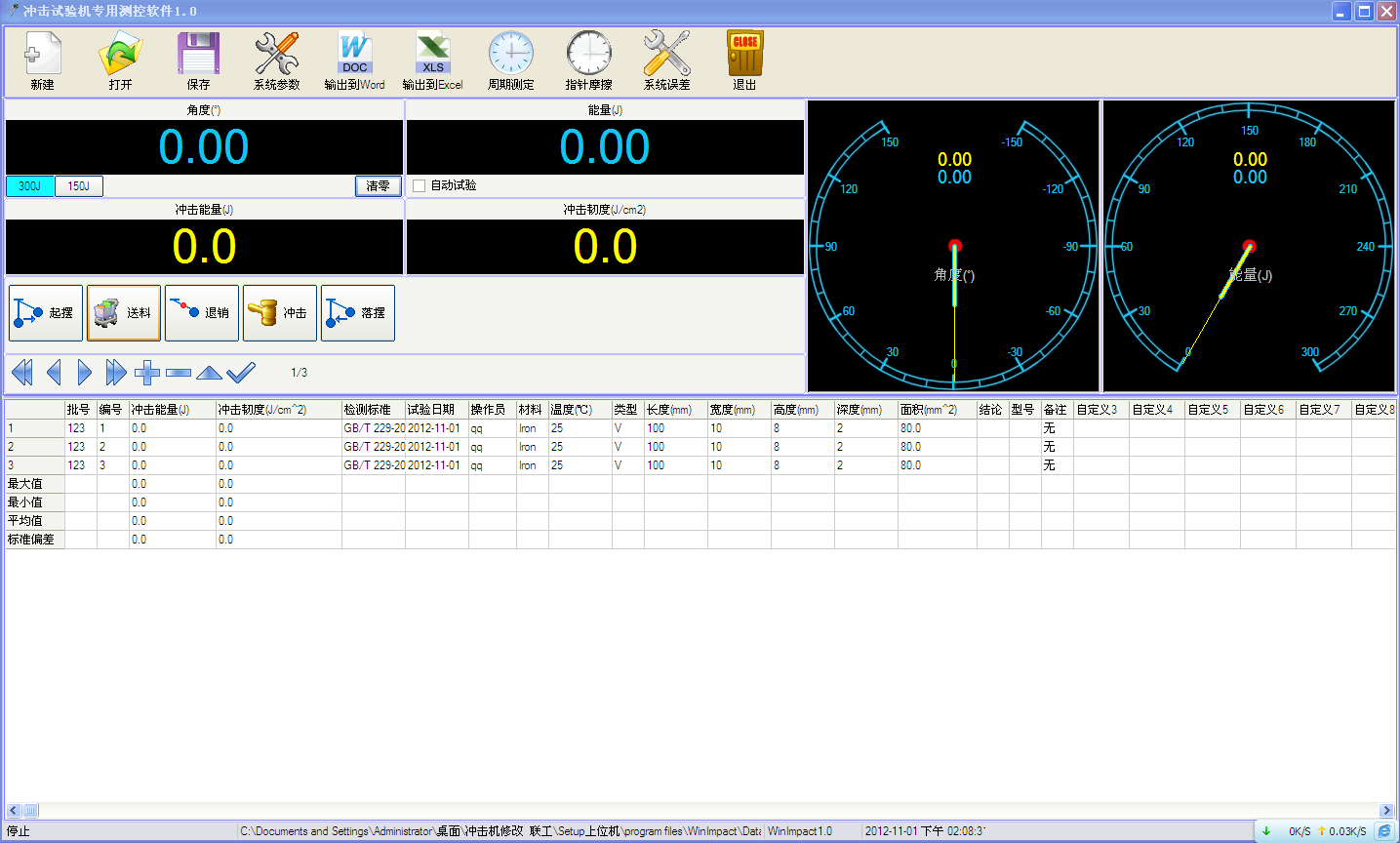

雙擊此軟件的快捷方式后，將進入到如圖-1所示
圖-1
點擊軟件操作界面上的退出按鈕即可退出本軟件。
軟件的功能菜單如下：有“新建文件”、“打開”、“保存”、“刪除”、“結果分析”、“試驗參數”、“退出”等功能。
7.2 “新建文件”按鈕功能

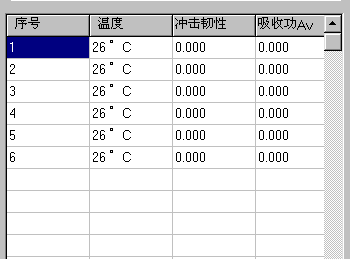

單擊此按鈕，圖（2）所示的數據將被清除。
圖-2
7.3 “打開”按鈕功能

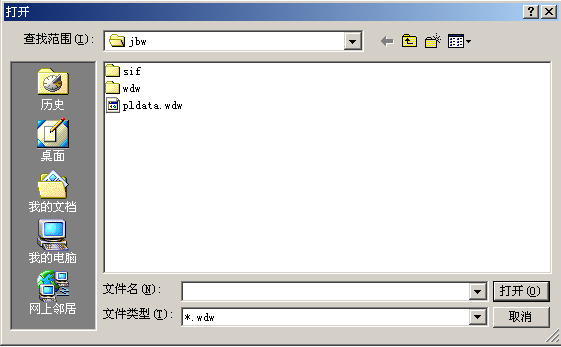

單擊此按鈕，將出現如圖（3）所是的界面：
圖-3
進入本目錄下的wdw子文件夾并選擇wdw為后綴的文件打開，即可進行以往實驗數據的查詢及處理。
7.4 “保存”按鈕功能

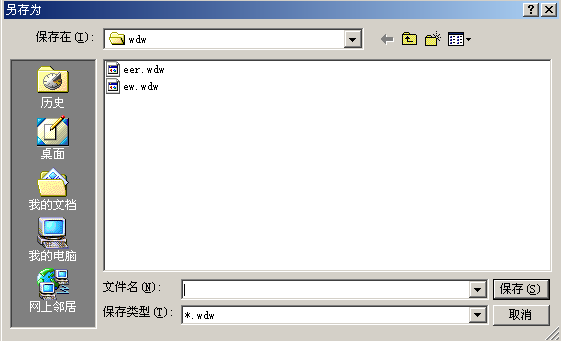

點擊此按鈕擊可打開如圖-4所示的保存界面
圖-4
7.5 “刪除”按鈕功能

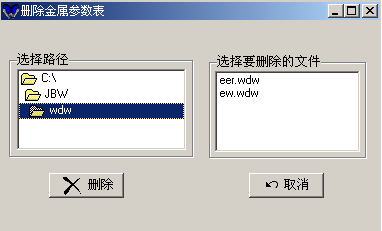

點擊刪除按鈕進入刪除對話框，如圖-5所示，
圖-5
在此，用戶可進行文件的刪除操作，在文件選擇框中選擇所要刪除的文件，并點擊刪除即可。
7.6 “結果分析”按鈕功能

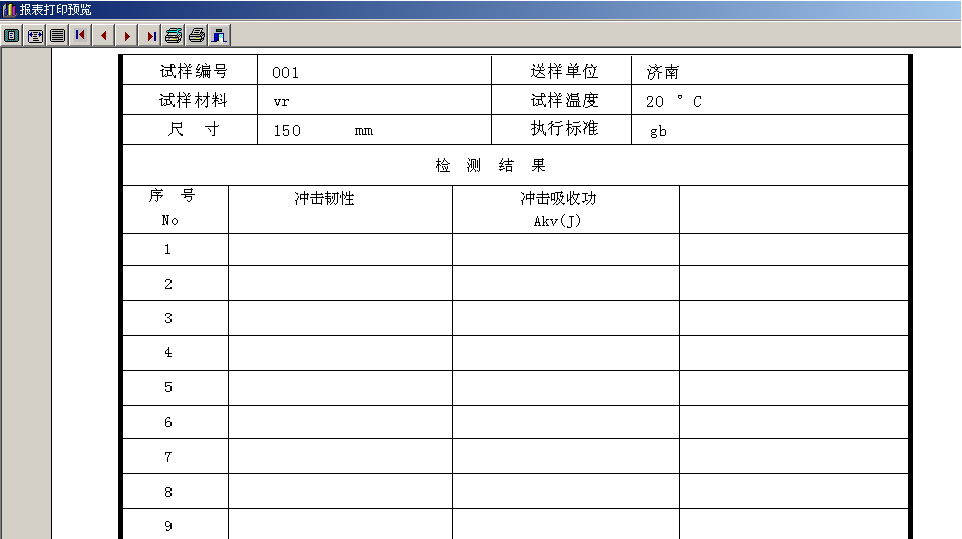

點擊此按鈕將顯示如圖-6的實驗數據報告界面，
圖-6
此界面將顯示出本次試驗的試樣信息和試驗結果，本界面還有打印功能。
7.7 “試樣信息”按鈕功能

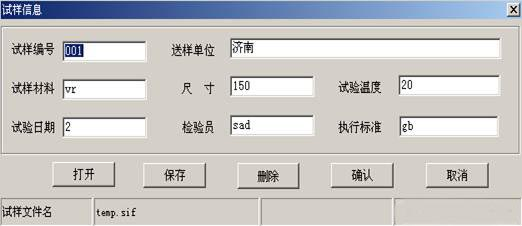

點擊此按鈕進入試樣信息輸入界面，如圖-7所示，
圖-7
在此界面可進行試樣編號、尺寸、材料、執行標準等的數據輸入。
7.8 “軟件管理’’按鈕功能
單擊軟件管理按鈕出現如圖8所示界面：
圖-8
輸入密碼：可得到如圖9所示界面：

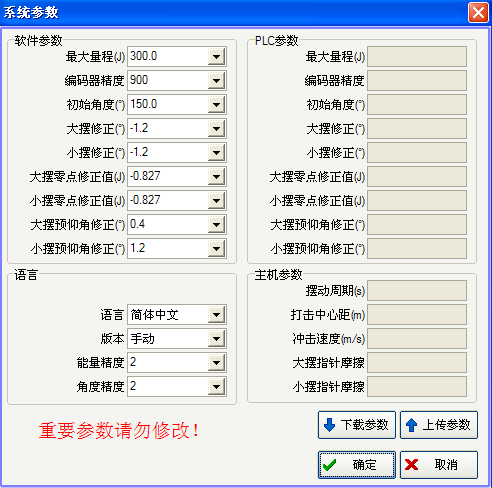

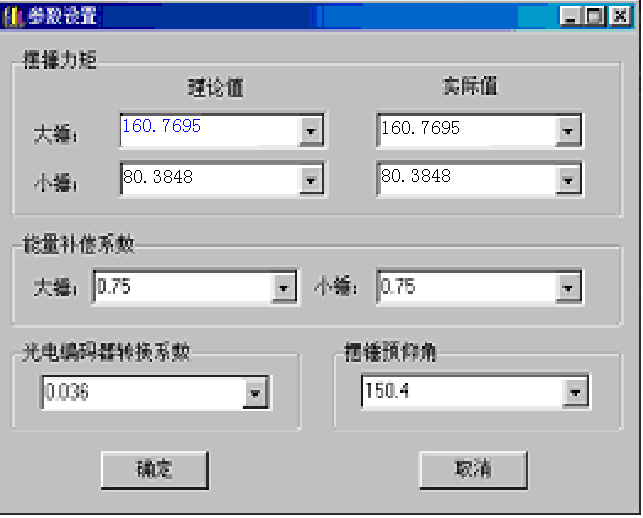

單擊參數設置按鈕出現如圖（10）所示界面：
圖-10
在其中輸入需要設置的參數如圖所示:一般參數在出廠前已經設定好,請不要隨意修改.以免耽誤您的正常使用。
7.9
功能按鈕有：檔位選擇、清零、置位、取值、取擺、放擺、退銷、沖擊等
7.9.1
設備檔位可選，系統運行時默認為300J檔，呈藍色顯示，用戶可通過鼠標點擊進行選擇。
圖-12
通過點擊可進行角度的清零和置位操作。清零時角度顯示“0.0”，置位時角度顯示所置位值，同時勢能顯示值隨角度值變化。

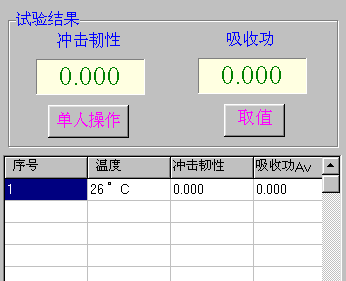

7.9.3.取值按鈕（圖-13）
圖-13
此按鈕可把本次實驗結果數據取出顯示在其下的數據表格中，沖擊一個試樣后取一次值。
圖-14

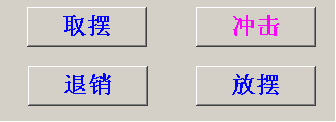

試驗操作按鈕共有取擺、沖擊、退銷、放擺等，可分別進行試驗的取擺、沖擊、退銷、放擺、回收等操作過程。
七、設備標準配置：
1、主機 :1臺
a) 專用測控軟件（自主知識產權):1套
七、設備標準配置：
1、主機 :1臺
a) 專用測控軟件（自主知識產權）:1套
b) 聯想品牌電腦:1套
c) A4噴墨打印機:1臺
2、450J擺錘:1 套
3、跨距調整樣板、試樣對中塊:各1套
4、全封閉安全防護罩:1套
5、六角扳手：規格，S=14。:1個
6、地角螺絲：規格，M16×200。: 4套
7、鉗口（包括支架）：（ 已裝在主機上）:1付
8、沖擊刀刃:國標一個
八、技術資料
1、產品使用說明書: 一份
2、 產品合格證書:一份
3、產品校驗證明書 : 一份
4、設備地基圖（含電子版）: 一份
5、分析系統軟件: 一套
6、裝箱單 : 一份
九、質量保證
設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
